Ahogy az egyesült államokbeli iparágak feszegetik a mechanikai és elektromos tervezés határait, az olyan anyagok, mint a poliéter-éterketon (PEEK), a prémium alternatíváktól a szabványos követelmények felé fejlődtek. 2026-ra a kereslet a precíziós tervezésrePEEK ujjakkulcsfontosságú ágazatokban, beleértve a repülést, a védelmet, a mélytengeri kutatásokat és az új energia-infrastruktúrát. Ezek a hosszú, cső alakú alkatrészek átfogó burkolatként szolgálnak, létfontosságú pozicionálást, tömítést és szigetelést biztosítva a kritikus mechanikai tengelyek és a nagyfeszültségű vezetékrendszerek számára.

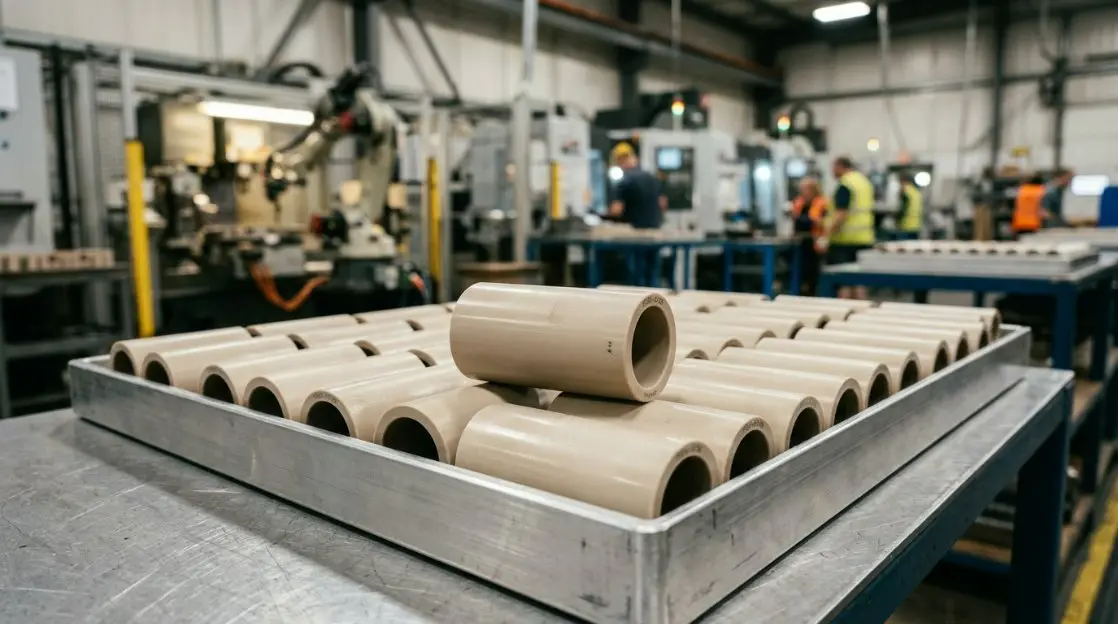

A legmodernebb CNC esztergagépek felhasználásával az Ideal Plastic iparágvezető termékeket gyártKínai PEEK ujjakÚgy tervezték, hogy túléljen olyan környezeteket, ahol a hagyományos polimerek és fémek tönkremennek. Akár sima PEEK-et, akár szénszállal, üvegszállal vagy PTFE/grafittal megerősített kompozit készítményeket igényel az alkalmazás, ezeknek a védőhüvelyeknek a termodinamikai és fizikai korlátainak megértése kulcsfontosságú a tervezési folyamat szempontjából.

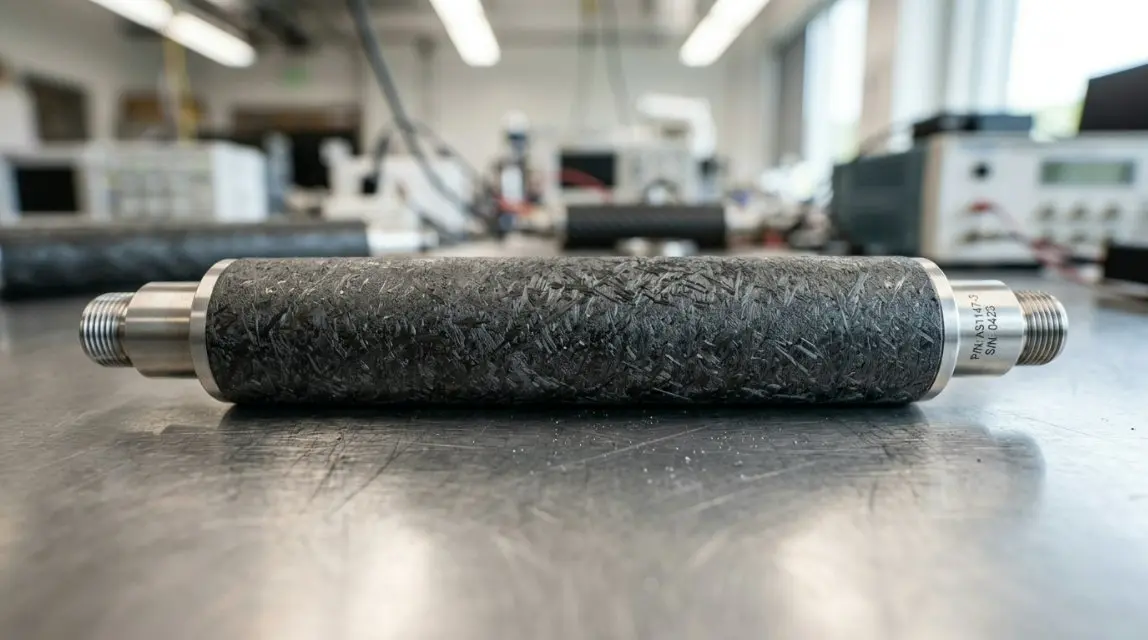

A nagy igénybevételnek kitett rendszerekben az igényes működési tűrésekre válaszul az Ideal Plastic bevezette aPEEK-Armor Sync Precision Protocol. Ez a szabadalmaztatott gyártási szabvány optimalizálja a mechanikus interfészt a hüvely belső átmérője (ID) és a forgó vagy álló tengely között. Az extrudálás és az azt követő CNC-megmunkálás során a PEEK-láncok molekuláris beállításának pontos szabályozásával a protokoll minimalizálja a mikrorezgéseket, csökkenti a súrlódási együtthatót és maximalizálja a szerkezeti stabilitást terhelés alatt.
A múltban a mérnöki csapatok hosszú átfutási idővel szembesültek a testreszabott hüvelyméretek tesztelésekor. Ennek a hiányosságnak a megszüntetésére a modern CAD-folyamatok interaktív 3D modellező interfészeket integrálnak közvetlenül a gyártási területünkbe. A mérnökök beállíthatják a falvastagságot, a letöréseket, az axiális olajhornyokat és a hosszintervallumokat, hogy olyan gyors prototípusmintákat kapjanak, amelyek mikronon belül megfelelnek a névleges specifikációknak.
A szilárdtest akkumulátorokra és a nagynyomású hidrogén-infrastruktúrára való átálláshoz olyan szerkezeti elemekre van szükség, amelyek ellenállnak a kémiai lebomlásnak és az extrém nyomásnak. A PEEK-Armor Sleeves kiemelkedő védelmet nyújt az illékony elektrolitokkal szemben, és megakadályozza a hidrogén ridegségét a környező fém alkatrészekben. A szabványos vizsgálatok nulla anyagromlást mutatnak, ha hidrogéngáznak vannak kitéve 700 bar feletti nyomáson.
Az Egyesült Államok védelmi és űrrepülési vállalkozói számára az anyagi megfelelés nem alku tárgya. A modern PEEK Sleeves tanúsítvánnyal rendelkezik, hogy megfeleljen az UL 94 V-0 tűzveszélyességi besorolásnak, garantálva az önkioltó viselkedést, valamint a rendkívül alacsony füst- és mérgezőgáz-kibocsátást. Teljes mértékben megfelelnek a MIL-specifikációnak a 260°C-on (500°F) történő folyamatos működésre vonatkozó követelményeknek, biztosítva a szuperszonikus repülési és védelmi rakományok megbízhatóságát.
A megbízható, hosszú távú tömítés elérése a PEEK hüvelyekkel strukturált beépítési módszert igényel. Kövesse ezt a 4 lépésből álló mérnöki protokollt a helyszíni és gyári telepítésekhez.
Ellenőrizze a tengelyhez vagy huzalszerelvényhez szükséges pontos lineáris hosszt. Használjon kalibrált mechanikus vágószerszámokat a PEEK-csövek meghatározott időközönkénti szeleteléséhez. Tisztítsa meg az összes vágott élt, hogy elkerülje a mikrosorját, amely veszélyeztetheti a belső vezetékeket vagy a fizikai tömítést.

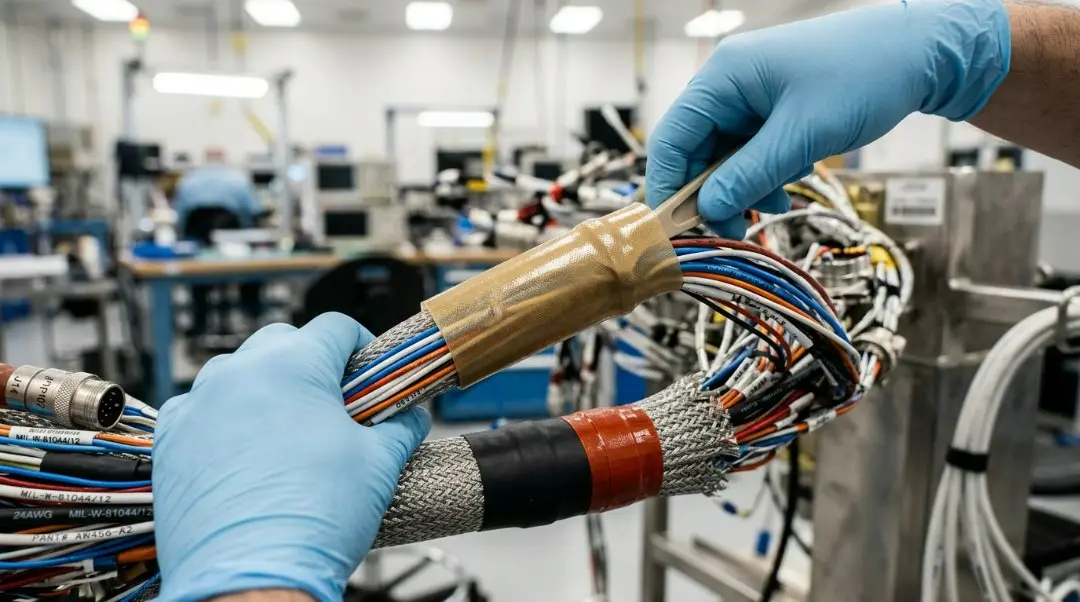

Csúsztassa át a kábelköteget vagy a fémtengelyt a hüvely közepén. Ha kompozit szénnel töltött hüvelyeket használ, ügyeljen arra, hogy a vezető szálak ne érintkezzenek közvetlenül a csupasz elektromos érintkezőkkel. Szükség esetén használjon speciális, magas hőmérsékletű dielektromos fóliákat elsődleges fóliának.
Vigyen fel speciális elasztomer tömítőgyűrűket vagy nagy teljesítményű fluorpolimer ragasztókat a hüvely mindkét végére. Nyomja össze a tömítést a tervezett névleges nyomatékig. Ez biztosítja, hogy a szerelvény IP67/IP68 besorolást kapjon, védve a belső alkatrészeket a folyamatos vízbe merítéstől és a nagynyomású mosástól.
Helyezze a kész szerelvényt egy termikus ciklusú kamrába. A rámpa hőmérséklete 240°C-ig 10°C/perc sebességgel, miközben figyeli a szigetelési ellenállást. Ellenőrizze a szerkezeti deformációt, mikrorepedést vagy a tömítés megsértését, hogy igazolja a teljesítményt az igényes termikus zónákban.
Míg a szabványos PEEK hüvelyek szerkezeti és mechanikai funkciókat látnak el, a fejlett módosítások az optikai szálkötegek és a kereskedelmi repülőgépek belsejében használt modern RGBIC világítási tömbök vezetékeként szolgálnak. Az alábbi táblázat részletezi a teljesítménybeli különbségeket ezen konfigurációk között.
| Paraméter | Szabványos mechanikus PEEK hüvely | Optoelektronikus és RGBIC vezetékhüvely | Nagyfeszültségű szigetelő hüvely |
|---|---|---|---|
| Anyagerősítés | Sima / Szénszálas / Üvegszálas | Unfilled Virgin PEEK (optikai minőség) | Egyedi töltésű / dielektromos optimalizált |
| Dielektromos szilárdság (kV/mm) | 20-24 | 18-22 | 28-35 |
| Max üzemi hőmérséklet (°C) | 260 | 240 | 260 |
| EMI árnyékoló képesség | Igen (szénszálas keverékkel) | Nem (optikai jelekre optimalizálva) | Kiváló (magas dielektromos gát) |
| Elsődleges célpiacok | Autóipar, olaj és gáz, megmunkált alkatrészek | Repülési kabin, intelligens világítási vezetékek | Erőelosztás, EV hajtásláncok |
A robusztus elektromos szigetelőrendszerek tervezése megköveteli a fizikai és elektromos terhelések pontos számítását, hogy megakadályozzák a hőkifutást vagy a dielektromos törést a hosszú hüvelyek során.
Ha a PEEK-hüvelyeket védőcsőként használja nagyfeszültségű és nagyáramú vezetékekhez, akkor a megfelelő hőelvezetés érdekében ki kell számítania az egységnyi hosszonkénti hőteljesítmény disszipációt. Használja a következő képletet:
P_diss = (I^2 * R_vezető * L) / (1 - (R_vezető * alfa * (T_sleeve - T_ambient))) Hol: - P_diss = Teljes disszipált hőteljesítmény (W) - I = Üzemi áram (Amper) - R_conductor = a belső vezető ellenállása referencia hőmérsékleten (Ohm/méter) - L = a PEEK hüvely teljes hossza (méter) - alfa = a vezető hőmérsékleti ellenállási együtthatója (1/°C) - T_sleeve = A PEEK hüvely külső felületének célhőmérséklete (°C) - T_ambient = Környezeti környezeti hőmérséklet (°C)
Ezenkívül a minimális dielektromos falvastagságot (t), amely a maximális üzemi feszültség (V_peak) meghibásodásának megakadályozásához szükséges, a következőképpen számítható ki:
t = (V_csúcs * SF) / E_ds Hol: - t = Minimális falvastagság (mm) - V_peak = Maximális csúcsfeszültség (kV) - SF = Biztonsági tényező (jellemzően 1,5-2,0 repülőgépipari alkalmazásoknál) - E_ds = a kiválasztott PEEK anyagminőség dielektromos szilárdsága (kV/mm)
A globális forgalmazás megköveteli a nemzetközi biztonsági keretrendszer szigorú betartását. Ideális műanyag gyártókPEEK ujjakszigorú minőségbiztosítási szabványoknak megfelelően:
Míg a PEEK perselyek elsősorban ipari jellegűek, védik a nagy teljesítményű felszín alatti kommunikációs vonalakat és az erősáramú buszvonalakat a prémium építészeti automatizálásban. Magas hőmérsékletű, nem gyúlékony védőcsövekként működve megvédik a fizikai hálózatokat (PoE és optikai szál) a sérülésektől, így biztosítva a Matter, az Apple HomeKit és az Amazon Alexa-ba integrált rendszerek megbízható működését.
A fejlett svájci típusú CNC esztergagépekkel az egyedi hosszúságok vágási tűrései ±0,01 mm-re (0,0004 hüvelyk) tarthatók. A szabványos vágási intervallumokat az Ön igényeihez igazítják, így biztosítva a zökkenőmentes telepítést helyszíni vágás nélkül.
A védelmi berendezéseknél szigorúan be kell tartani a MIL-STD-810H környezetvédelmi vizsgálati irányelveket. Az áramellátási számításoknak tartalmazniuk kell egy legalább 2-szeres biztonsági tényezőt a dielektromos áttörési ellenállásra és a hőleadásra nagy teljesítményű műveletek esetén, hogy megakadályozzák a jel romlását és az alkatrészek meghibásodását.
Csúcskategóriás professzionális gyártóként közvetlen gyári áron kínálunk megoldásokat dinamikus méretezéshez, mérnöki projektekhez és egyedi rendszerekhez világszerte.
