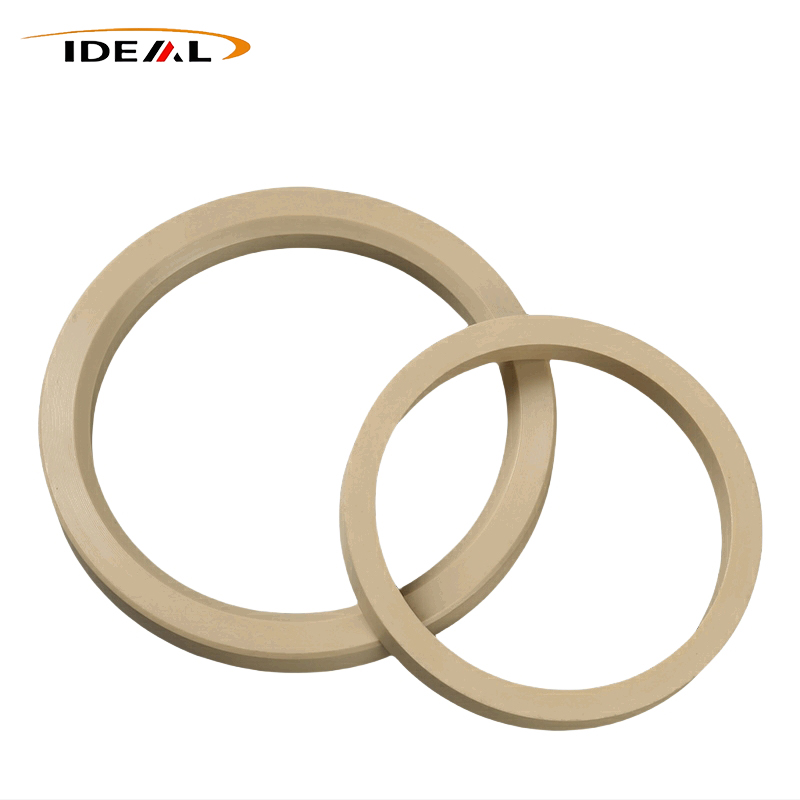

PEEK biztonsági gyűrűk

Ideális műanyaga PEEK biztonsági gyűrűket gyártó cég. A termékek merev kiegészítő védőelemek, amelyeket kifejezetten nagynyomású tömítőrendszerekhez terveztek. Mindig rugalmas O-gyűrűkkel vannak összeszerelve, nem pedig önállóan működnek. Merev védőgátként hatékonyan megakadályozzák, hogy az O-gyűrűk extrém nyomás alatt beszoruljanak az összeszerelési résekbe, elkerülve ezzel a nyírási sérüléseket és a tömítés meghibásodását. Ez jelentősen javítja a teljes tömítőszerelvény nyomásállósági szintjét és általános élettartamát, így a csúcsminőségű ipari precíziós tömítőberendezések nélkülözhetetlen tartozékaivá válik.

Működési elv és megfeleltetési szabályok

1 Független Funkcionális Osztály

2 Kompatibilis O-gyűrű anyagok

• Hagyományos munkakörülmények: NBR, EPDM és közönséges gumi O-gyűrűkkel illeszkedik
• Nagynyomású és kémiai korróziós körülmények: Előnyben részesítse az FKM vagy FFKM O-gyűrűket
• Puha gumi tömítések (FFKM / szilikon): ezek kötelezőek, mivel ezek az anyagok gyenge extrudáló képességgel rendelkeznek és nyomás alatt könnyen megsérülnek

3 Telepítési útmutató

• Egyirányú nyomás: Szereljen be egyetlen PEEK-támgyűrűt az O-gyűrű nagynyomású oldalára
• Kétirányú nyomás: Szereljen fel egy-egy biztonsági gyűrűt az O-gyűrű mindkét oldalára a kétoldali védelem érdekében
• Alacsony nyomású szokásos forgatókönyvek: Nem ajánlott több támasztógyűrű egymásra rakása, ami növeli a szerelvény súrlódását és a telepítés elakadását okozza

Szerkezeti tervezés és méretbeli jellemzők

• Mérettűrés kialakítása: A belső átmérő valamivel nagyobb, mint a tengely átmérője; külső átmérője valamivel kisebb, mint az üreg furata, így biztosítva a sima horonyillesztést elakadás vagy hosszú távú súrlódás nélkül
• Élek megmunkálása: A belső és külső élek le vannak élesítve az éles sarkok kiküszöbölése érdekében, megakadályozva az O-gyűrű karcolódását összeszerelés közben, és csökkentve a ragadási problémákat

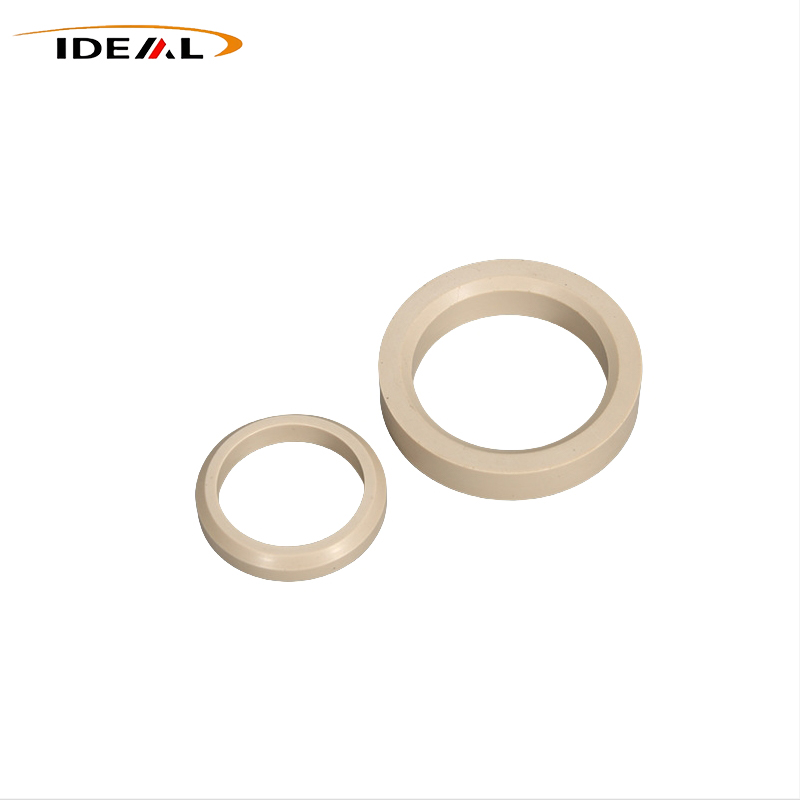

Gyakori szerkezeti típusok

• Tömör, végtelenített gyűrűk: A legnagyobb merevség és deformációállóság, ultramagas nyomású munkakörülményekhez alkalmas
• Előfeszített osztott gyűrűk: Könnyen telepíthető és szétszerelhető a helyszínen, ideális a gyakori karbantartást igénylő berendezésekhez
• Lépcsős támasztógyűrűk: Egyedi speciális szerkezet nem szabványos hornyokhoz és személyre szabott tömítési forgatókönyvekhez

Gyártási folyamatok és folyamatirányítás

1 Gyakori termékhibák és -okok

• Vetedés és gyenge síkság: A túlzott CNC vágási hő, a merev szorítási deformáció vagy az instabil befecskendezési tömítési nyomás és a gyors hűtés okozza
• Méretek túllépése: kopott vágószerszámok, hibás rögzítések vagy nem megfelelő zsugorodás kompenzáció a fröccsöntés során
• Ovalitás és rossz körkörösség: Vékony falú munkadarabok befogási deformációja, széthúzó csavarodás vagy egyenetlen formahűtés okozza

2 Folyamatoptimalizálási megoldások

• CNC megmunkálási optimalizálás: Használjon professzionális keményfém vágószerszámokat, csökkentse az előtolási sebességet a vágási hő szabályozásához, és használjon testreszabott rugalmas rögzítéseket a vékonyfalú szorító deformáció elkerülése érdekében
• Fröccsöntés optimalizálás: Pontosan stabilizálja az olvadék hőmérsékletét, a forma hőmérsékletét és a csomagolási nyomást; alkalmazza a fokozatos lassú hűtést, és tiltsa le a gyors vízhűtést a maradék feszültség csökkentése érdekében

3 Alkalmazási forgatókönyvek

• Precíziós CNC megmunkálás: Alkalmas prototípus mintákhoz, kis tételes testreszabáshoz, nem szabványos méretekhez és osztott biztonsági gyűrűkhöz. A CNC tömör gyűrűk az első választás a nagynyomású berendezésekhez, hatékonyan elkerülve az öntött termékek hegesztési vonalhibáit
• Magas hőmérsékletű fröccsöntés: szabványos tömör gyűrűk tömeggyártására alkalmas, nagy gyártási hatékonysággal és stabil tételes konzisztenciával

Alapvető emlékeztető: A gyártási folyamattól függetlenül a feszültségmentesítő izzítás elengedhetetlen a hosszú távú méretstabilitás és a poliéter-éter-keton védőgyűrűk vetemedésgátló teljesítményének biztosításához szélsőséges munkakörülmények között.

Termék tulajdonságai

Ezek a gyűrűk merev, extrudálás elleni erősítő betétként működnek, amelyet kifejezetten nagynyomású tömítésekhez terveztek. Kiaknázzák a PEEK polimer kivételes fizikai előnyeit, hogy megvédjék az elsődleges rugalmas tömítéseket, például az O-gyűrűket az extrudálás okozta sérülésektől.

1. Extruszió elleni védelem extrém terhelések alatt

A PEEK kiemelkedő kúszásgátló teljesítményt mutat. Tartós erős összenyomás mellett alig fordul elő maradandó deformáció. Még szélsőséges nyomás és magas hőmérséklet mellett is a gyűrűk megtartják geometriáját és folyamatosan árnyékolják az O-gyűrűket, így megbízható extrudálásgátló teljesítményt nyújtanak hosszú ciklusokon keresztül.

2. Megjósolható termikus stabilitás

A magas és alacsony hőmérsékletek közötti ismétlődő eltolódásokkal szemben a poliéter-éter-keton biztonsági gyűrűk folyamatos hőtágulási viselkedést mutatnak, nyilvánvaló torzulás nélkül. Az anyag alacsony hőmérsékleten is képlékeny marad, és ellenáll a hő hatására történő lágyulásnak, hogy az egész tömítőegység működőképes maradjon.

3. Nedvességmentes méretstabilitás

Az erős szerkezeti merevség megbízható nyomásállóságot biztosít. A nejlon alternatíváktól eltérően a PEEK elhanyagolható mennyiségű nedvességet szív fel. A vízzel való érintkezés nem okoz duzzanatot, így az összeszerelés elakadásának és a méreteltérés kockázata teljesen kiküszöbölhető.

4. Alacsony súrlódású felület mozgó tömítésekhez

A benne rejlő szilárd önkenés alacsony súrlódási együtthatót eredményez. A dugattyús és forgó tömítőrendszereknél a súrlódás a támasztógyűrű, az O-gyűrű és a fémhorony között alacsony marad. Nincs szükség további zsírra, amely megfelel a tiszta, olajmentes gyártási környezetnek.

5. Nagy impulzusnyomás-ellenállás

A robusztus mechanikai szilárdság lehetővé teszi a PEEK számára, hogy elviselje a ciklikus nyomáslökéseket és az ismétlődő ütési terheléseket. Folyamatos nagynyomású impulzusok hatására repedések és törések ritkán fordulnak elő, így alkalmasak hidraulikus hengerekhez és impulzusnyomású gépekhez.

Alkalmazási forgatókönyvek

A nagynyomású tömítőszerkezetek megfelelő védőtartozékaiként ezeket a gyűrűket elsősorban az erős nyomás alatti extrudálás által kiváltott O-gyűrűsérülések megoldására tervezték. Különösen jól szolgálnak zord környezetben, ahol magas hő, extrém nyomás, kémiai korrózió és váltakozó nyomásterhelések vannak – olyan körülmények között, ahol a szabványos PTFE vagy nejlon védőgyűrűk hajlamosak idő előtt meghibásodni a kúszás miatt.

Hidraulikus és folyadékhajtású gépek

Kútberendezések olaj- és gázenergia-kutatáshoz

Félvezető vákuum feldolgozó rendszerek

Fedélzeti repülőgép-alkatrészek

Vegyi folyadékkezelő berendezések

Precíziós nagynyomású orvosi műszerek

Gyári előnyeink

Professzionális gyártó vagyunk, amely kizárólag a nagy teljesítményű PEEK biztonsági gyűrűk gyártására összpontosít. Mélyen felismerjük a nagynyomású tömítési forgatókönyvek elterjedt fájdalompontjait, amelyek a legtöbb végfelhasználót zavarják:

- O-gyűrű extrudálási hiba folyamatos nagy nyomás alatt

- Hideg áramlási deformáció és a tartalék gyűrűk maradandó torzulása

- Termék deformáció és rendszerszivárgás a helyszíni telepítés után

A legtöbb fő PEEK biztonsági gyűrű beszállítója csak szobahőmérsékleten biztosítja, hogy a termékek megfeleljenek az alapvető megjelenési és méretszabványoknak, miközben nagyrészt figyelmen kívül hagyja a belső maradékfeszültség szabályozását. Az ilyen termékek könnyen átmennek a rutin szobahőmérséklet-ellenőrzéseken, de gyorsan meghibásodnak extrém magas hőmérséklet és nagy nyomás együttes hatására. Ez elkerülhetetlenül a következőkhöz vezet:

- Váratlan és nem tervezett berendezések leállása

- Gyakori alkatrészcsere és jelentősen megnövekedett karbantartási költségek

- Hidraulikus és folyadéktömítő rendszerek instabil működése

Ennek a gyakori iparági hibának a megoldására a feszültségcsökkentő lágyítást kötelező maggyártási folyamatnak tekintjük, amely megkülönbözteti termékeinket a szokásos társaitól. Minden termékünk, legyen az precíziós CNC megmunkálás vagy magas hőmérsékletű fröccsöntés, szabványos gyártási eljárásokat alkalmaz:

- Szigorúan szegmentált, hőmérséklet-szabályozott izzítás: Megszünteti a megmunkálás és fröccsöntés során keletkező belső maradékfeszültséget

- Maximális feszültségleadás: Megakadályozza a telepítés utáni deformációt zord munkakörülmények között

- Stabil általános teljesítmény: egyenletes síkságot és pontos méretstabilitást garantál valódi magas hőmérsékletű és nagynyomású működési környezetben

A testreszabható poliéter-éter-keton biztonsági gyűrűk teljes választékát kínáljuk, változatos specifikációkkal, amelyek lefedik a főbb modelleket és a személyre szabott megoldásokat:

- Terméktípusok: tömör végtelenített gyűrűk, ferdén vágott osztott gyűrűk és egyedi lépcsős gyűrűk

- Szabványos specifikációk: Teljes méretek megfelelnek az AS568 és ISO3601 szabványoknak

- Testreszabási szolgáltatás: Teljesen személyre szabott termékek az ügyfelek exkluzív műszaki rajzai szerint

- Nyersanyag opciók: Import és hazai töltetlen tiszta PEEK, szénszállal töltött PEEK a fokozott szilárdság és kopásállóság érdekében

Sokoldalú poliéter-éter-keton biztonsági gyűrűinket széles körben alkalmazzák különféle extrém munkahelyzetekben, beleértve a félvezető berendezéseket, a fúrólyukú olaj- és gázipari létesítményeket, a nagynyomású hidraulikus rendszereket, az új energetikai berendezéseket és a vegyi feldolgozó gépeket, amelyek kielégítik a különféle szigorú működési követelményeket.

A nagynyomású PEEK tömítő segédalkatrészek megbízható szállítójaként a GuangZhou Ideal prémium védőgyűrűk gyártására specializálódott, amelyek hatékonyan akadályozzák meg a rugalmas tömítések extrudálását hidraulikus és folyadékrendszerekben. Főbb előnyeinket az alábbiakban foglaljuk össze:

- Professzionális technikai támogatás: Érett K+F és gyártási csapat a testreszabott méretek és módosított anyagképletek támogatásához

- Forgatókönyv-orientált testreszabás: Optimalizálja a különböző szélsőséges nyomású és hőmérsékletű munkakörnyezeteket célzó termékeket

- Globális szolgáltatási lefedettség: A hosszú távú együttműködő ügyfelek között szerepelnek hidraulikahenger-gyártók, folyadékszelep-vállalkozások és offshore mérnöki berendezések beszállítói több országban és régióban

GYIK

1. kérdés: A PEEK biztonsági gyűrűk teljesen helyettesíthetik az O-gyűrűket?

A1: Határozottan nem. Az O-gyűrűk rugalmas visszapattanást biztosítanak a tömítő hatás érdekében, míg a poliéter-éter-keton védőgyűrűk csak extrudálás elleni védelmet nyújtanak. A két részt összeillő készletként kell felszerelni.

2. kérdés: Hogyan válasszunk az osztott biztonsági gyűrűk és a tömör, végtelenített biztonsági gyűrűk között?

A2: A tömör végtelenített gyűrűk kiváló merevséggel és sokkal jobb teljesítményt nyújtanak extrém nyomás alatt. Az osztott változatok lehetővé teszik a problémamentes beszerelést a tömítőhornyokba, amelyek gyakori szét- és összeszerelést igényelnek. Maximális nyomásértékük valamivel alacsonyabb a tömör fazonokhoz képest.

3. kérdés: Milyen előnyei vannak a poliéter-éter-keton biztonsági gyűrűknek a PTFE alternatívákkal szemben?

A3: A PEEK nagyobb merevséggel, valamint jelentősen megnövelt kúszással és hideg áramlással szembeni ellenállással büszkélkedhet. Sokkal jobban ellenáll a deformációnak és az idő előtti meghibásodásnak magas hőmérsékleten és nagy nyomáson, mint a PTFE. A PTFE puhább és költséghatékonyabb, csak az alapvető alacsony nyomású munkakörülmények között.

4. kérdés: Kötelező egy pár két tartalék gyűrű a kétirányú nyomású alkalmazásokhoz?

A4: Igen. Kétirányú munkakörülmények között folyamatosan váltakozik a nyomás mindkét oldalon. Az O-gyűrűnek két oldalán merev támasztóvédelemre van szüksége. Az egyoldalas szerelés a tömítés megsérüléséhez vezet a nyomás megfordulásakor.

5. kérdés: A poliéter-éterketon biztonsági gyűrűk vizuálisan sértetlenek, de a telepítés után hibásan működnek. Mi okozza ezt a problémát?

A5: A leggyakoribb ok a belső maradékfeszültség elégtelen eltávolítása. Amint a berendezés felmelegszik és nyomást visel, a gyűrűk elvetemednek, és apró rések keletkeznek. Az O-gyűrűk ekkor átnyomódnak ezeken a réseken, és visszafordíthatatlan károsodást szenvednek.

6. kérdés: Hogyan csökkenthetjük a meghibásodás kockázatát a nagynyomású tömítési projekteknél?

A6: Részesítse előnyben a CNC megmunkálással gyártott, végtelenített, tömör poliéter-éter-keton védőgyűrűket. Ezzel elkerülhetők a fröccsöntésből adódó hátrányok, beleértve a széthasadt szerkezeteket és a hegesztési vonal hibáit. Eközben győződjön meg arról, hogy a szállító szabványos hőkezelési feszültségcsökkentési eljárásokat alkalmaz.

7. kérdés: Miért részesítik előnyben a félvezető létesítmények a poliéter-éter-keton biztonsági gyűrűket a PTFE változatok helyett?

7. válasz: Számos félvezető folyamat működik nagy nyomás alatt, ahol az FFKM O-gyűrűk hajlamosak az extrudálási sérülésekre. A PEEK erősebb csúszásgátló teljesítményt nyújt. Ezenkívül a tiszta PEEK minőségek minimális anyagkibocsátást eredményeznek, ami megfelel a folyamatkamrák szigorú tisztasági követelményeinek.
