Az Ideal Plastic gyár PEEK fogaskerekei nagy teljesítményű speciális műszaki műanyag hajtómű alkatrészek, amelyek prémium alternatívájaként szolgálnak a POM, nylon, acél és réz fogaskerekek mellett. Magas hőmérséklettel szembeni ellenállásuk, pormentes önkenésük, ultraalacsony zajszintjük, korrózióállóságuk, könnyű súlyuk és kiváló kifáradásgátló teljesítményük miatt széles körben alkalmazzák a félvezetőkben, az orvosi eszközökben, a robotikában, az új energetikai berendezésekben és a repülőgépiparban. Két kiforrott gyártási technológia, a precíziós CNC megmunkálás és a magas hőmérsékletű fröccsöntés egyaránt támogatja a kis volumenű egyedi prototípusokat és a nagy tételes tömeggyártást.
Speciális műszaki minőségű műanyag hajtóművekként az Ideal Plastic minőségi PEEK fogaskerekei átfogó, kiváló teljesítményt nyújtanak a csúcskategóriás precíziós erőátviteli rendszerek számára. A hagyományos műanyag és fém fogaskerekekkel összehasonlítva számos fájdalompontot megoldanak, beleértve a magas hőmérsékletű lágyulást, a nagy súlyt, a könnyű rozsdásodást, a hangos futási zajt és a gyakori karbantartást.
A PEEK anyag magas olvadásponttal, magas kristályossággal és magas olvadékviszkozitással rendelkezik, ami nagyobb feldolgozási nehézséget jelent, mint az általános célú műanyagok. Csak két jól bevált gyártási eljárás valósíthatja meg a minősített hajtóművek stabil tömeggyártását: a precíziós CNC megmunkálás és a professzionális, magas hőmérsékletű precíziós fröccsöntés.
1. A CNC megmunkálás illeszkedik a prototípus-fejlesztéshez, a kis volumenű egyedi és rendkívül precíziós hajtóművekhez.
2. A magas hőmérsékletű fröccsöntés költséghatékony, nagy tételes megrendeléseket céloz meg jó tételkonzisztenciával.
A CNC precíziós megmunkálás az előnyben részesített megoldás a prototípusok fejlesztéséhez, a félvezető lapka berendezésekhez, a nagy pontosságú orvosi eszközökhöz, a mikrorobot kötésekhez és az ultraprecíziós vákuumhajtóművekhez.
Nyersanyagként importált tömör PEEK rudakat és lemezeket használunk. Öttengelyes összeköttetésű CNC gépekkel, fogaskerekes támasztógépekkel és precíziós maróberendezésekkel támogatva egyetlen munkafolyamat alatt végezzük el a forgácsolást, horzsolást, a fogprofil módosítását és a feszültségmentesítést, nulla maradék belső feszültséggel.
1. Rendkívül nagy pontosság: ±0,01 mm-es mérettűrés, IT7-IT8 fokozatú fogaskerék-pontosság, amely kielégíti a mikroprecíziós átviteli igényeket.
2. Fröccsöntési hibáktól mentes: nincs belső feszültség okozta zsugorodási deformáció, vetemedés vagy fogosztás-eltérés.A magas hőmérsékletű precíziós fröccsöntést a nagy tételes PEEK fogaskerekek gyártására optimalizálták. Legnagyobb érdeme a tömeges megrendelések költségelőnye, a tételek közötti stabil konzisztenciával.
Az összetett integrált szerkezetek, például lépcsők, átmenő furatok és pozicionáló hornyok egy lépésben alakíthatók ki másodlagos feldolgozás nélkül. Teljes sorozatú módosított PEEK fogaskerekeket tudunk szállítani: szénszál erősítésű, üvegszál erősítésű, antisztatikus és nagy kopásállóságú fokozatokat.
Műszaki megjegyzés: A PEEK gyors kristályosodást és nagy zsugorodást mutat. A szokásos befecskendezési beállítások süllyedésnyomokat eredményeznek a fog tetején, feszültségrepedést, méreteltérést, villogást és törékeny fogakat. A minősített gyártáshoz külön fröccsöntési paraméterek és állandó hőmérsékletű formák szükségesek.
|
Tétel |
Részletek |
|---|---|
| Termék neve | PEEK Gear |
| Elérhető anyag | Pure PEEK, üvegszál erősítésű PEEK, szénszál erősítésű PEEK, orvosi minőségű PEEK, élelmiszeripari minőségű PEEK |
| Szín | Fekete, bézs |
| Modul tartomány | 0,3-6,0 |
| Fogak száma | 10-200 |
| Megmunkálási pontosság | ±0,01 mm; ultranagy pontosság ±0,005 mm-ig |
| Egyéni beállítások | Nem szabványos modul, speciális fogprofil, egyedi vastagság, furatátmérő és magasság |
| Minta szabályzat | Átruházható |
| Tanúsítványok | ISO9001, RoHS, REACH, Biokompatibilitási vizsgálati jelentés |

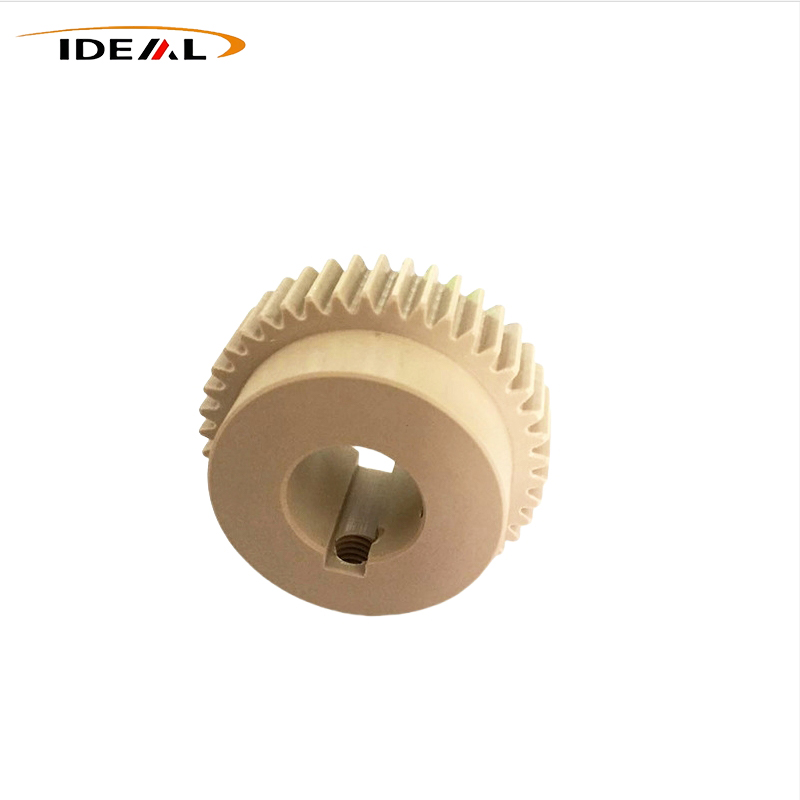

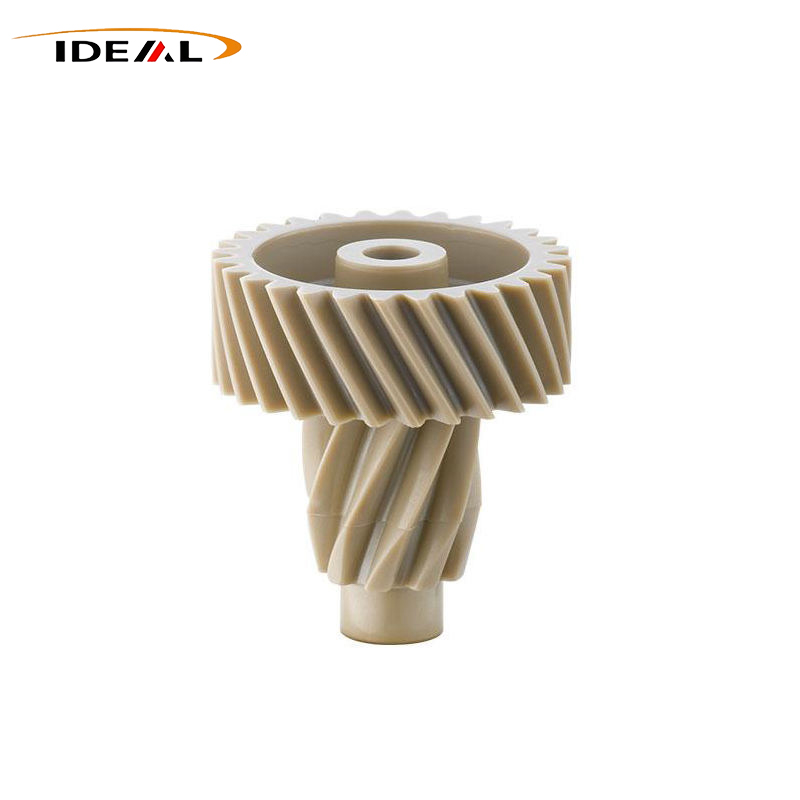

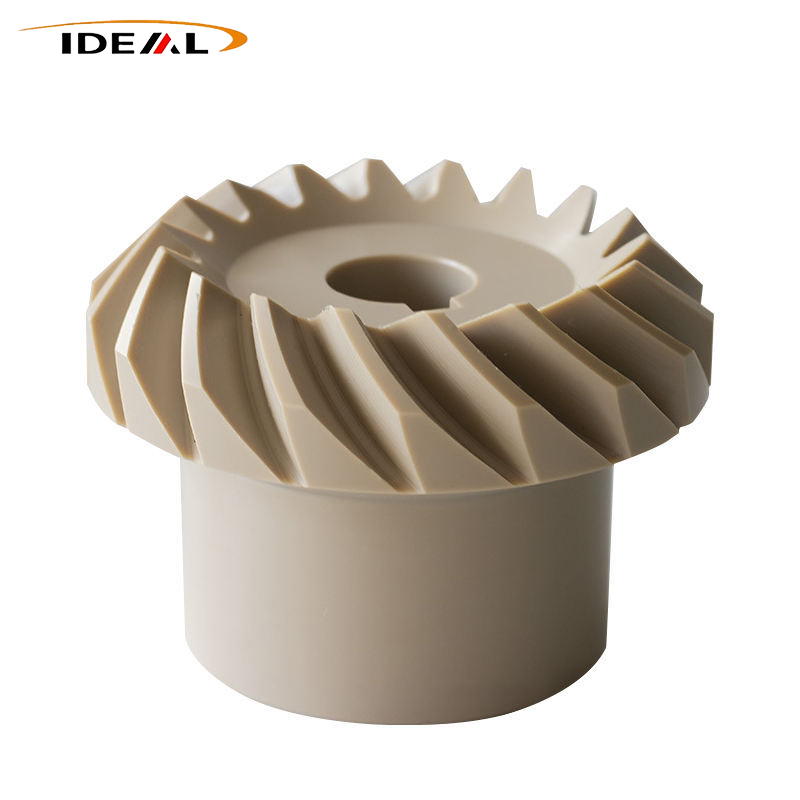

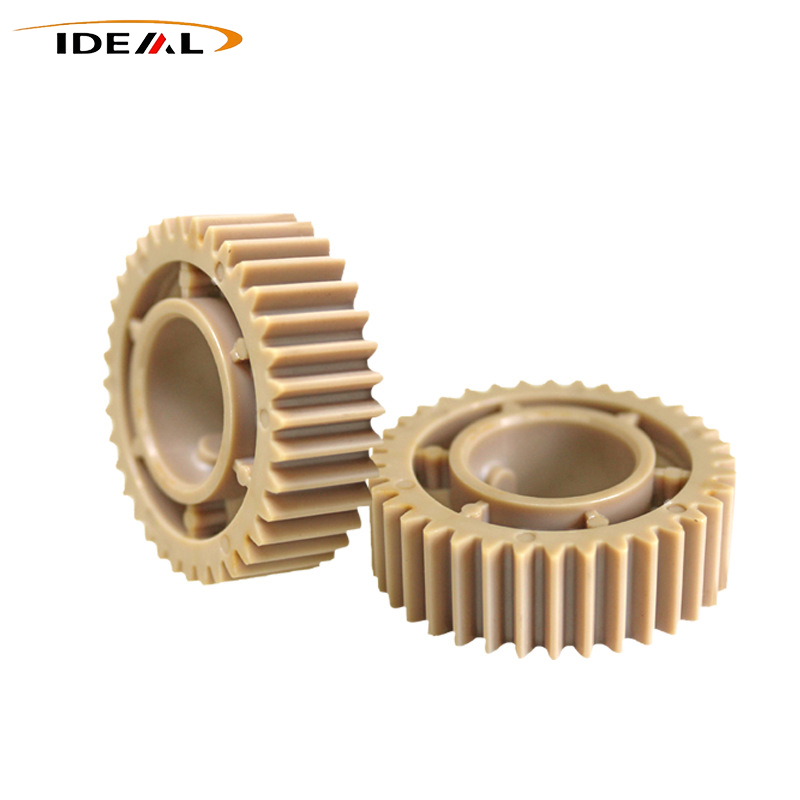

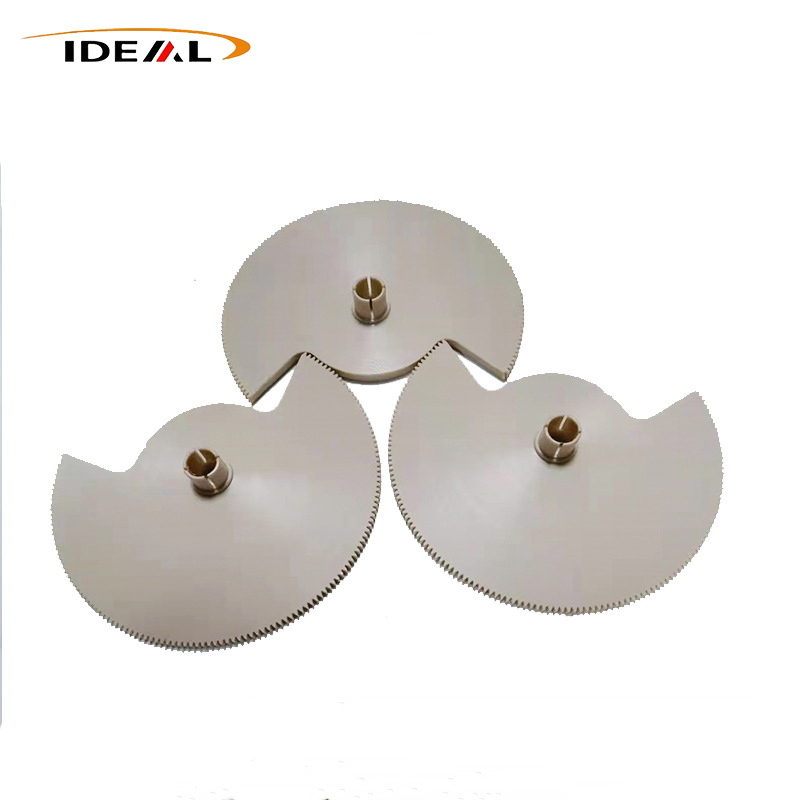

| Fogaskerék típusok | Homlokkerekek, csavarkerekek, kúpkerekek, csigakerekek, csigatengelyek, bolygókerekes fogaskerekek, szabálytalan speciális alakú fogaskerekek |
A PEEK fogaskerekek hőállóság, kopásállóság, önkenés, korróziógátló, zajcsökkentés, könnyű súly és méretstabilitás tekintetében felülmúlják a nylon, POM, PU és fém fogaskerekeket.
Megőrzik szerkezeti merevségét és stabil átviteli pontosságát folyamatos magas hőmérsékletű munkakörülmények között. A hagyományos műanyag fogaskerekek 100°C felett meglágyulnak, kúsznak és erősen kopnak, és a sebességváltó elakadását okozhatják. Fogaskerekeink megbízhatóan működnek magas hőmérsékletű szárítógépekben, fűtési gyártósorokban és termikus szállítószalagokban, meghosszabbítva az élettartamot forró környezetben.
A PEEK a fémnek csak körülbelül 30%-át teszi ki. A csökkentett forgási tehetetlenség gyorsabb berendezésindítást, érzékenyebb reakciót és alacsonyabb energiafogyasztást tesz lehetővé. Széles körben használják új energiájú járművekben, robotcsuklókban és nagy sebességű sebességváltó-modulokban az általános mozgási pontosság és a dinamikus vezérlés javítása érdekében.
Alacsony súrlódási tényezőjével és natív önkenő képességével ezek a fogaskerekek eltávolítják a gyakori olaj- vagy zsírkezelést. Ellenállnak a kopásnak, a kifáradásnak és a kúszás deformációjának hosszan tartó nagy sebességű futás és ismételt dugattyús sebességváltó esetén.
A PEEK nem oxidálódik és nem rozsdásodik, mint a fém alkatrészek. Ellenáll az erős savnak, erős lúgnak, szerves oldószereknek, ipari kenőanyagoknak, sós víznek, tengervíznek és sópárás eróziónak, alkalmas kemény korrozív munkakörülményekre.
Az alacsony hőtágulási együttható és a jó kúszásállóság biztosítja a minimális deformációt ismételt hőmérsékleti ciklusok és folyamatos terhelési nyomás után. Megakadályozza a megnövekedett illesztési hézagot és a sebességváltó pontosságának elvesztését.
A hőállóságnak, a korrózióállóságnak, a karbantartást nem igénylő önkenésnek, az alacsony zajszintnek, a könnyű súlynak és a nagy pontosságnak köszönhetően a PEEK-fogaskerekek a csúcskategóriás precíziós gépek előnyben részesített hajtóműalkatrészei extrém üzemi körülmények között.
Ideális könnyű, zajcsökkentő és energiatakarékos bővítőelemek az autógyártók számára. Tipikus alkalmazások: motor VVT fogaskerekek, olaj/vízszivattyú hajtó fogaskerekek, sebességváltó érzékelő fogaskerekek, fojtószelep fogaskerekek, NEV motor reduktorok, akkumulátor modul állító szerkezetek.
Az automatizálási vonalak és robotok hosszú távú kopásállóságot, stabil pontosságot és alacsony karbantartást igényelnek. Ezeket a fogaskerekeket széles körben használják 6 tengelyes manipulátorokhoz, együttműködő robotcsuklókhoz, precíziós szállítószalagokhoz és intelligens válogatóberendezésekhez.
Sav-alkáli korrózió, tengervízbe merülés és erős só-köd környezetben működő létesítményekhez. A fém fogaskerekek könnyen berozsdásodnak vagy beszorulnak, míg a hagyományos műanyagok nem felelnek meg a korrózióvédelem követelményeinek. Ezek a fogaskerekek hosszú élettartamú átviteli megoldásokat kínálnak ezekre a nehéz helyzetekre.
A Guangzhou IDEAL a PEEK fogaskerekek eredeti gyártója. Saját öntőműhelyünk, teljes készletű, nagy pontosságú CNC- és öttengelyes megmunkálóközpontunk, valamint PEEK fröccsöntő műhelyünk van, csökkentve ezzel a közvetítők többletköltségét.
1. Fókuszban a nagy pontosságú, fejlett műanyag fogaskerekek egyedi fejlesztésére és tömeggyártására, az ipari berendezések, orvosi műszerek, autóipar és automatizálási ágazatok globális vásárlóinak kiszolgálására.
2. Az optimalizált feldolgozás megoldja a klasszikus PEEK gyártási kihívásokat: rossz folyékonyság, elégtelen tömés, hiányos fogalakítás és hegesztési vonalak. A kész fogaskerekek egyenletes sűrűségűek, teljes fogprofillal és stabil adagkonzisztenciával rendelkeznek.
3. Nyersanyaggarancia: 100%-ban eredeti PEEK; az ügyfelek kijelölhetik a nyersanyag márkáját és minőségét.
4. Szigorú minőségellenőrzés: teljes dimenziós ellenőrzés hajtóművizsgálókkal és CMM-mel; tételes mintavételi tesztek magas hőmérséklet, kopás és korrózióállóság szempontjából; teljes folyamat nyomon követhetősége apró tételkülönbséggel.
5. Rendelkezésre álló együttműködési módok: készenléti rendelés, mintafejlesztés, rajz alapú testreszabás, OEM és ODM tömeggyártás.
A nylon és a POM fogaskerekek csak normál hőmérsékletű és alacsony terhelésű felhasználási esetekre alkalmasak. 100°C felett gyorsan deformálódnak és kopnak. Ezek a fogaskerekek folyamatosan, 260°C-on is működhetnek, sokkal jobb kopásállósággal, kifáradásgátló teljesítménnyel és méretstabilitással, így ideális frissítési lehetőségként szolgálnak a csúcskategóriás berendezésekhez.
A legtöbb precíziós átvitelt, csendes futást, könnyű súlyt és korrózióállóságot igénylő projekteknél ezek a fogaskerekek teljes mértékben helyettesíthetik a fém fogaskerekeket. Nagy forgatónyomatékú, nagy terhelésű körülmények között a szénszál-erősítésű fogaskerekek a teherbírás emelésére állnak rendelkezésre, miközben csökkentik a zajt és az alkatrészek költségét.
Igen. CAD rajzai, fizikai mintái vagy valós üzemi paraméterei alapján bármilyen specifikációjú és speciális formájú fogaskerekeket tudunk gyártani. Egyablakos szolgáltatást nyújtunk, amely magában foglalja a megoldási tanácsadást, a megmunkálást, az ellenőrzést és az OEM tömeggyártást.
Persze. Orvosi és élelmiszer-minőségű PEEK anyagból készült fogaskerekeink biokompatibilisek, nem mérgezőek és túlélik az ismételt magas hőmérsékletű sterilizálást, tökéletesen illeszkednek az orvosi eszközökhöz és az élelmiszer-feldolgozó gépekhez.
