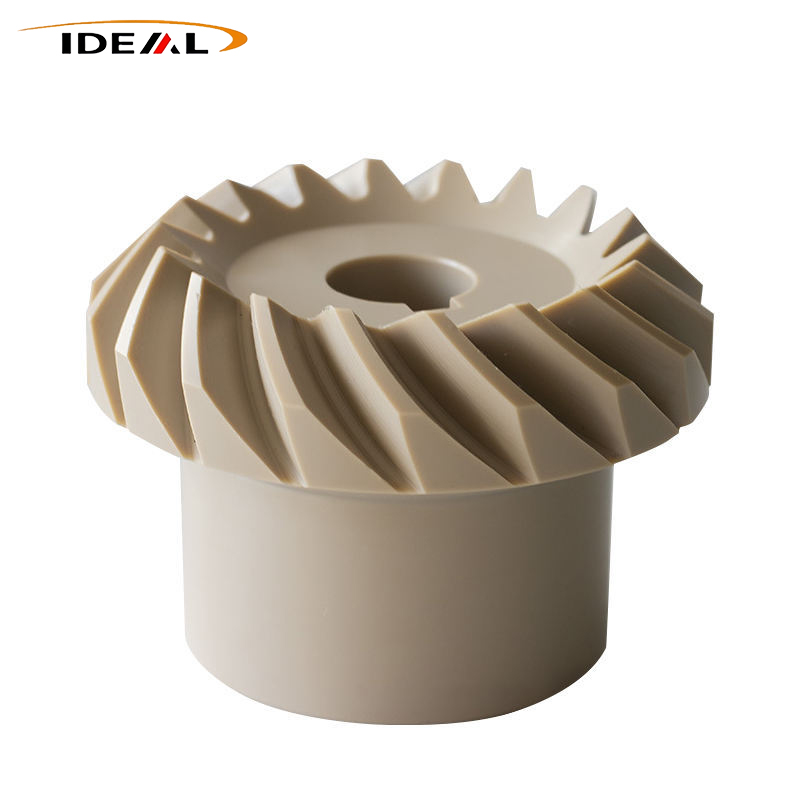

Az Ideal Plastic, nagy teljesítményű PEEK Pinion Gears kis modulú hajtómű a csúcskategóriás precíziós erőátviteli rendszerekhez. A fogaskerekes szerelvények fő teljesítmény-bemeneti összetevőjeként általában nagyobb fogaskerekekkel, csigakerekekkel és spirális fogaskerekekkel párosul a sebességcsökkentés, a sebességnövelés és a precíziós pozicionálás érdekében. A mini méretű fogaskerekes fogaskerekek gyakori összekapcsolódási ciklusokkal szembesülnek, és kiváló kopásállóságot, fáradtságállóságot és méretstabilitást követelnek meg.
Az Ideal Plastic gyártó által kínált PEEK fogaskerekes fogaskerekek a precíziós sebességváltó-készleteken belül a kis fogaskerekek meghajtóként működnek. Együttműködik nagy fogaskerekekkel, csigakerekekkel vagy spirális fogaskerekekkel a lassítás, gyorsítás és a pontos pozicionálás átvitele érdekében.
A nagy méretű szabványos fogaskerekektől eltérően a fogaskerekes fogaskerekek kis modulokkal és finom fogprofilokkal rendelkeznek, miközben sokkal több összefűzési cikluson mennek keresztül. Így magas követelményeket támasztanak az anyagkopásállóság, a fáradásállóság és a méretstabilitás tekintetében.
1. Hagyományos fém fogaskerekes fogaskerekek: hangos futási zaj, könnyű rozsdásodás és nagy forgási tehetetlenség
2. Nylon / POM fogaskerekek: gyenge magas hőmérsékleti ellenállás, gyors kopás és gyors pontosságvesztés
A PEEK polimer kiemelkedő átfogó tulajdonságainak köszönhetően a PEEK Pinion Gear megoldja a miniatűr nagyfrekvenciás átvitel főbb fájdalmas pontjait. Támogatja a hosszú ideig tartó csendes, karbantartást nem igénylő szolgáltatást, stabil pontossággal, és a precíziós automatizálás, a robotrendszerek és az orvosi eszközök kritikus frissítési részévé válik.
A kismodulos PEEK fogaskerekes fogaskerekek gyártása technikailag nehéz. A gyakori gyártási hibák közé tartozik a hiányos üregkitöltés, az alaktorzulás, a maradék feszültség és a foggyökér repedések. Két független, kiforrott folyamatot alkalmazunk, hogy megfeleljenek a különböző pontossági követelményeknek és rendelési mennyiségeknek.
A termék kiküszöböli a fém, nylon és POM miniatűr fogaskerekek tipikus hibáit. Az 5 tengelyes CNC-lemezzel és a magas hőmérsékletű, nagynyomású fröccsöntéssel támogatott hosszú távú csendes, karbantartásmentes és stabil precíziós működést biztosítanak automatizálási, robot- és orvosi gépek számára zord munkakörülmények között.
Ez a folyamat a nagy pontosságú egyedi megrendelésekre irányul, különösen az orvosi műszerekben és a precíziós kutatási minőségű berendezésekben használt kismodulos nem szabványos fogaskerekek esetében.
1. A speciális miniatűr hobbing marók finom vágást végeznek; A másodlagos simításhoz fenntartott megmunkálási ráhagyás szigorúan ellenőrzi a fogprofil hibáját és a koncentrikusságot.A szabványos PEEK fogaskerekek tömeggyártására optimalizálva.
A PEEK magas viszkozitása és gyenge ömledékfolyóssága ellen 360-400°C-os precíz lágyítást, 160-180°C-os magas formázási hőmérsékletű formázást, szegmentált nyomástartást és szabályozott hűtést alkalmazunk. Ez az eljárás hatékonyan oldja meg a tipikus fröccsöntési problémákat: az apró fogüregek, zsugorodási üregek, hegesztési vonalak és méreteltérések elégtelen kitöltését. A kimenő fogaskerekek egyenletes sűrűségűek, teljes fogprofillal és kiváló adagkonzisztenciával rendelkeznek.
Minden kész PEEK fogaskerekes fogfelület finom polírozáson, körkörös kalibráláson, feszültségstabilizáláson és teljes méretvizsgálaton esik át. A szigorú minőségi eljárások biztosítják a zökkenőmentes összekapcsolódást, az egységes tűréseket és a megbízható, hosszú távú futásteljesítményt. A Guangzhou IDEAL több mint 15 éves tapasztalattal rendelkezik a PEEK alkatrészgyártásban. Műhelyünk több 5 tengelyes megmunkáló központtal és CNC szerszámgéppel van felszerelve, amelyek lefedik az egyedi CNC feldolgozást és a formafejlesztést.
Mindkét termelési munkafolyamatot optimalizáltuk:
1. Fröccsöntési oldal: magas hőmérsékletű forrócsatornás kialakítás, lassú szegmentált töltés és gradiens nagynyomású tartás, megoldja a rossz olvadékfolyékonyságot, a mikrofog alultöltést, az egyenetlen zsugorodást, a fogaskerék excentricitását, a vetemedést és a rossz koncentrikusságot.
2. CNC megmunkálási oldal: speciális bevonatú miniatűr hobbing marók, alacsony sebességű hőmérséklet-szabályozott vágás plusz 100%-os gradiens izzítás. Megakadályozza a vágó hőtapadását, a fogprofil visszarugózását, a sorját, a gyökérkarcolódást és a feszültség okozta furatmegnagyobbodást, a dőlésszög-eltolódást, a hézagemelkedést és a sebességváltó elcsúszását.
|
Tétel |
Részletek |
|---|---|
| Termék neve | PEEK fogaskerék |
| Anyag | Tiszta PEEK, Üvegszál erősítésű PEEK, Szénszál erősítésű PEEK, Orvosi / Élelmiszeripari PEEK |
| Szín | Fekete, bézs |
| Szabványos modulok | 0,3, 0,5, 0,8, 1,0, 1,25, 1,5, 2,0 |
| Fogszám tartomány | 10T-80T; extra kicsi/nagy fogszám testreszabható |
| Nyomásszög | Szabványos 20°; Különleges 14,5°-os, 25°-os szögek külön kérésre kaphatók |
| Belső lyuk típusok | Kerek furat, D típusú furat, kulcshorony furat, lépcsős furat; testreszabható |
| Külső átmérő tartomány | 3mm-80mm |
| Megmunkálási pontosság | ±0,01 mm; ultranagy pontosság ±0,005 mm-ig |
| Minta szabályzat | Meg kell tárgyalni |
| Egyedi szolgáltatás | Nem szabványos modul, speciális fogszám, vastagság, excentrikus szerkezet, szabálytalan méret támogatott |
A PEEK Pinion Gear zord üzemi körülmények között is működik: nagy sebességű forgás, gyakori hálózás és nagy súrlódási nyomás. Az egész gép általános pontossága, élettartama, zajszintje és stabilitása nagymértékben függ a fogaskerekes hajtómű teljesítményétől.
A PEEK kiemelkedő magas hőmérsékletű kúszásgátló képességgel rendelkezik. Hosszan tartó nagy sebességű hálózásnál vagy zárt forró környezetben, például motorkabinokban és fűtőberendezésekben, a fogaskerekes fogaskerekek sértetlen fogprofilokat, stabil furatméretet és egyenletes fogtávolságot biztosítanak. Nem fordul elő precíziós eltolás vagy szerkezeti lazulás hosszan tartó, magas hőmérsékleten terhelés alatt.
A belső szilárd önkenésnek és az alacsony súrlódási együtthatónak köszönhetően a PEEK fogaskerekes fogaskerekek támogatják a hosszú ciklusú száraz működést olajellátás nélkül, így nincs szükség rutinszerű zsírkezelésre. Ismételt indítás-stop és folyamatos hálózás során minimális súrolópor keletkezik, csökken az elakadás és a fokozatos kopás kockázata, valamint csökkennek a mechanikai hibák és az értékesítés utáni karbantartási költségek.
A fém fogaskerekekhez képest a PEEK fogaskerekes fogaskerekek több mint 70%-os súlycsökkenést érnek el. A rendkívül alacsony forgási tehetetlenség nagymértékben csökkenti az indítási-leállítási reakció késleltetését, és érzékeny dinamikus mozgást biztosít. Megfelel a robotok, miniatűr szervoalkatrészek és finomhangoló eszközök nagy pontosságú dinamikus vezérlési követelményeinek, kijavítva a fém fogaskerekek hátrányait, beleértve a nagy tehetetlenséget, a rángatózó start-stopot, a pontatlan mikrobeállítást és a magas energiafogyasztást.
A PEEK magas kémiai tehetetlenséggel rendelkezik. Ellenáll a motorolaj, a hűtőfolyadék, a savas-lúgos oldószerek, a nedves levegő és a tengeri sópermet okozta hosszú távú eróziónak. A rozsdásodásra hajlamos fém fogaskerekektől és a nedvességre érzékeny közönséges műanyag fogaskerekektől eltérően a PEEK fogaskerekes fogaskerekek stabil teljesítményt nyújtanak a vegyi feldolgozás, a környezetvédelem, a tengeri és járművön történő munkavégzés során.
A vízfelvételi arány 0,05% alatt van, ezt alig befolyásolja a környezeti páratartalom változása. Meleg-hideg váltakozás, párás körülmények és hosszan tartó fáradtság esetén elkerüli a fogak duzzadását, a fogaskerekek elakadását és a hálórések megnagyobbodását. A sebességváltó pontossága egyenletes marad a teljes szervizciklus alatt.
Az optimalizált foggyökér-ív kialakítás és a professzionális lágyítási stabilizálás megszünteti a belső feszültségkoncentrációt, és sűrű, egységes belső szerkezetet képez. Gyakori start-stop, nagy sebességű oda-vissza mozgás és azonnali mechanikai ütközés esetén a PEEK fogaskerekes hajtómű nagy szerkezeti szilárdságot és kifáradásgátló teljesítményt mutat. A fogak repedése és törése ritkán fordul elő, meghosszabbítva a sebességváltó-szerelvények teljes élettartamát.
A magas hőmérséklettel szembeni ellenállást, a gyakori összefűzéshez szükséges nagy kopásállóságot, a karbantartást nem igénylő önkenést, az alacsony tehetetlenségi nyomatékú, könnyű kialakítást, az alacsony zajszintet és a stabil méretpontosságot egyesítve a PEEK Pinion Gears széles körben alkalmazható kompakt, könnyű, folyamatosan működő, nagy pontosságú mechanikus eszközökben. Ideálisak a gyorsan kopó, deformálódásra hajlamos, zajos miniatűr fém / nylon / POM fogaskerekek helyettesítésére.
· Ipari automatizálási berendezések és precíziós mozgásvezérlő eszközök
· Intelligens robotok és automatizált mechanikai rendszerek
· Kiváló minőségű precíziós orvosi berendezések
· Autóipari és új energiájú járművek fedélzeti egységei
· Precíziós elektronikai és félvezetőgyártó létesítmények
· Magas hőmérsékletű szárítás, vegyi feldolgozás és korróziógátló környezetvédő berendezések
A Guangzhou IDEAL a nagy teljesítményű műszaki műanyagokból készült, nagy pontosságú sebességváltó-alkatrészek kutatás-fejlesztésére és gyártására összpontosít. Megoldjuk a miniatűr hajtóművek iparában előforduló gyakori problémákat: hiányos fröccsfeltöltés, feszültség által kiváltott deformáció, precíziós csillapítás, gyors kopás gyakori hálózásnál és instabil adagkonzisztencia.
· Teljes körű PEEK anyagválaszték: tiszta PEEK, üvegszál erősítésű, szénszál erősítésű, orvosi és élelmiszer-minőségű minőségek, amelyek alkalmazkodnak a különféle zord körülményekhez (magas hőmérséklet, gyakori hálózás, alacsony zajszint, korróziógátló, tisztaterű, könnyű súlyigényes projektek).
· ISO szabvány szerinti gyártás, teljes exportorientált tanúsítványok és stabil szállítási ciklusok.
· Kiszolgálja a globális B2B ipari vásárlókat tartós, költséghatékony egyedi és tömeges megrendelésre szánt PEEK fogaskerekekkel.
· Az ügyfelek tervezési rajzokat, fizikai mintákat vagy üzemállapot-paramétereket tudnak biztosítani személyre szabott megoldásokhoz és pontos árajánlatokhoz.
Rendelkezésre álló együttműködési módok: rajzalapú testreszabás, mintafejlesztés, 5 tengelyes CNC kis szériás gyártás, injekciós tömeggyártás, OEM és ODM exportrendelések.
A1: A hagyományos nylon és POM fogaskerekek korlátozott hőállósággal rendelkeznek. 100°C felett fokozatosan megpuhulnak és erősen kopnak. A gyakori használat fogtörést és a hálórés tágulását okozhatja, ami a pontosság meghibásodásához vezethet.
Ezzel szemben a PEEK Pinion Gear stabilan működik folyamatos, 260°C-os magas hőmérsékletű környezetben. Kúszás-, fáradás- és kopásálló tulajdonságai nagymértékben felülmúlják a hagyományos műanyagokat, nagyobb pontosságú stabilitást és hosszabb élettartamot biztosítanak a miniatűr nagyfrekvenciás átviteli rendszerek számára.
2. válasz: Támogatjuk a teljes körű, nem szabványos testreszabási szolgáltatásokat. Az ügyfelek CAD-rajzai, fizikai mintái és a tényleges üzemállapot-paraméterek alapján különféle nem szabványos modulokból, speciális fogszámú, excenteres szerkezetű és szabálytalan méretű fogaskerekes fogaskerekeket tudunk kifejleszteni. Támogatjuk a kis szériás prototípus-feldolgozást, valamint a nagy volumenű tömeggyártást és az OEM/ODM együttműködést.
