A kombinált hő-, vegyi- és súrlódási terhelés mellett működő modern mechanikai szerelvények magas elvárásokat támasztanak a tömítő- és tartalék alkatrészekkel szemben. Számos hagyományos polimer alkatrész gyorsan lebomlik folyamatos ciklikus igénybevétel hatására, ami gyakori hardverkarbantartást és nem tervezett működési megszakításokat eredményez. A műszaki csapatoknak meg kell érteniük az anyagspecifikus viselkedést, az összeszerelési korlátokat és az üzemi feltételek összehangolását, hogy meghosszabbíthassák az alkatrészek futási idejét.PEEK gyűrűkkiegyensúlyozott többdimenziós teljesítményt nyújt, amely számos, összetett ipari hardveren belül előforduló meghibásodási módot kezel.
A poliéter-éter-keton az aromás, hőre lágyuló polimerek családjába tartozik, amely széles munkatartományban stabil mechanikai teljesítményről ismert. Az alapgyanta különféle töltőanyagokkal keverhető a kopásállóság, a merevség és a hővezetőképesség módosítása érdekében, hogy megfeleljen a cél összeszerelési követelményeknek. Mindegyik töltőanyag-változat külön kompromisszumokat kínál, amelyeket a mérnököknek mérlegelni kell a végleges specifikáció előtt.
A belső anyagstabilitás képezi a meghosszabbított szervizciklusok alapját. Az alacsony nedvességfelvétel minimálisra csökkenti a méreteltolódást, amikor az alkatrészek nedves levegővel vagy vízbázisú munkafolyadékkal találkoznak. A lángállóság az alappolimer szerkezetbe van beépítve további halogén adalékok nélkül, ami növeli a megbízhatóságot a váratlan hőhatásoknak kitett berendezések számára. A hőtágulás viszonylag alacsony marad a hőre lágyuló műanyagok között, megőrizve a méretkonzisztenciát, mivel a hardver a meleg és a hideg üzemállapotok között körforg.
A töltőbeállítások módosítják az alapjellemzőket. A szénszálas keverékek növelik a nyomószilárdságot és a hővezető képességet. A PTFE por adalékai tovább csökkentik a felületi súrlódást a dinamikus érintkezési felületekhez. Az üvegszál javítja a merevséget, de fokozhatja a koptató hatást bizonyos fémfelületekkel szemben. Nagyon fontos, hogy a töltőanyag összetételét a pontos közeg-, nyomás- és mozgásparaméterekhez igazítsuk, ahelyett, hogy pusztán az általános specifikációs adatlapok alapján választanánk ki a módosított minőségeket.
A tömítő- és támasztóelemek állandó nyomófeszültség alatt maradnak, miután beszerelték a tömszelence üregébe. A kúszás lassú maradandó deformációt ír le, amelyet az idő múlásával statikus nyomóerő vált ki. Ha a kúszás felhalmozódik az elfogadható küszöbértékeken túl, az előterhelési erő csökken, a szivárgási utak megnyílnak, és a tömítés hatékonysága romlik. A kiváló minőségű poliéter-éter-keton anyag még magas hőmérsékletű üzemi állapotok mellett is elnyomja a kúszás kialakulását, segítve a hardvert a megfelelő felületi érintkezési erő fenntartásában hosszú működési intervallumokon keresztül.
A ciklikus mechanikai kifáradás az alkatrészek leromlásának másik fő forrása. A dugattyús, forgó vagy nyomásciklusos hardverek a polimer alkatrészeket ismételt be- és kirakodási ciklusoknak teszik ki. Sok polimer anyagban mikrorepedések keletkeznek milliónyi ciklikus esemény után, amelyek látható felületi károsodásokká és funkcionális meghibásodásokká terjednek.PEEK gyűrűkstabil szerkezeti teljesítményt tartanak fenn kombinált nyomás-hőmérséklet-mozgás körülmények között, így alkalmasak a nagy mennyiségű ciklusszámmal rendelkező szerelvényekhez.
A súrlódás és a kopás közvetlenül meghatározza a dinamikusan érintkező hardver használható élettartamát. A progresszív felületkopás megváltoztatja a keresztmetszet geometriáját és megszakítja a szükséges felületi érintkezést. A töltetlen polimer minőségek szilárd alapvonalú tribológiai teljesítményt nyújtanak, míg az összetett készítmények tovább tágítják a kopásállóság határait. A csökkentett súrlódási hő lelassítja a hő által vezérelt öregedési folyamatokat a polimer mátrixon belül, pozitív visszacsatolást hozva létre a meghosszabbított komponensek üzemidejéhez.
Az illeszkedő részek felületkezelése nem hagyható figyelmen kívül. Még a kiváló minőségű polimer hardverek is gyorsan kopnak, ha túl durva fémfelületeken futnak. A műszaki dokumentációnak meg kell határoznia az elfogadható érdesség paramétereket a tengelyekre, házakra és tömszelencefelületekre a polimer anyagminőség kiválasztása mellett.
A valós ipari hardver ritkán teszi ki az alkatrészeket egyszerre csak egy feszültségforrásnak. A legtöbb működési környezet együtt köti össze a hőmérsékletet, a nyomást és a vegyi közeg expozícióját, felgyorsítva az anyag öregedését az elszigetelt laboratóriumi vizsgálati körülményekhez képest. Az általános célú polimerek gyakran megduzzadnak, meglágyulnak vagy feszültségrepedést okoznak, ha többtényezős munkakörülményeknek vannak kitéve.
A poliéter-éterketon széles spektrumú kompatibilitást mutat szerves oldószerekkel, ásványi olajokkal, kenőanyagokkal és számos vizes kémiai oldattal. Az erősen koncentrált vegyi anyagoknak csak egy szűk halmaza okoz mérhető anyagromlást. Az ilyen kémiai tehetetlenség megőrzi a méretgeometriát és a felület integritását a technológiai folyadékokba való hosszú távú merítés után. Az anyagkompatibilitás ellenőrzése minden egyes munkaközeggel szemben továbbra is szükséges a végleges tervezési rögzítés előtt.
A hidrolízissel szembeni ellenállás kiemelkedik a forró vízzel és gőzzel érintkező forgatókönyveknél. Számos nagy teljesítményű polimer molekuláris degradáción megy keresztül folyamatos forró gőz hatására. Ez a polimer megőrzi alapvető mechanikai tulajdonságait ismételt gőzciklusok alatt, kiterjesztve a folyadékfeldolgozó hardveren belüli alkalmazási kört. A mérnököknek szem előtt kell tartaniuk, hogy a nyomás felerősíti a kémiai támadások arányát számos folyadékkal érintkező egységben, és a laboratóriumi bemerítési adatok nem mindig replikálják tökéletesen a terepi körülmények eredményeit.
Még a jól meghatározott polimer alkatrészek is lerövidíthetik az üzemidőt, ha a tömszelence geometriája, a beépítési gyakorlat vagy a hézagértékek nem megfelelően vannak konfigurálva. Az anyagminőség önmagában nem képes kompenzálni a rossz mechanikai tervezési döntéseket. A műszaki csapatoknak az alkatrészspecifikációt és a tömszelence-üreg tervezését összefüggő mérnöki feladatként kell kezelniük, nem pedig külön munkafolyamatként.
A biztonsági mentési gyűrű konfigurációk az egyik leggyakoribb telepítési mintát képviselik. Nagy nyomású körülmények között a puha elasztomer tömítőanyag benyomódhat a tömszelence réseibe, és extrudálási jellegű sérüléseket szenvedhet el. A merev polimer tartalék hardver blokkolja az extrudálási útvonalakat, és megőrzi az elsődleges tömítőelem integritását.PEEK gyűrűkgyakran tölti be ezt a tartalékgyűrű szerepét a nagynyomású szelep- és hengeregységekben több ipari szektorban.
Nem minden tömítési alkalmazáshoz van szükség nagy teljesítményű hőre lágyuló vasalatokra. Az enyhe állapotú statikus tömítéseknél alternatív polimer vagy elasztomer megoldások is alkalmazhatók. Az anyagválasztásnak mindig a valós működési feltételek határainak teljes körű értékelését kell követnie.
Igényes összeszerelési követelmények léteznek a különböző ipari területeken. Minden alkalmazáshoz saját egyedi kombinációja van a nyomástartománynak, a hőmérsékleti tartománynak, a mozgástípusnak és az érintkező adathordozó-profilnak. A tényleges üzemi paraméterek anyagképességekhez való hozzárendelése támogatja a helyes alkatrészválasztást és a kiszámítható, hosszú távú hardverviselkedést.
Ezeken a működési területeken belül az alkatrészek futási idejének javítása a megfelelő anyagminőség és az átgondolt tömszelence-geometria tervezés eredménye. A helyszínen megfigyelt alkatrész-meghibásodások gyakran az üzemi állapotra vonatkozó adatok hiányos gyűjtésére vezethetők vissza a tervezés korai szakaszában. A csúcshőmérséklet, a csúcsnyomás, a közeg összetétele és a mozgási ciklus mennyiségének dokumentálása segít a műszaki csapatoknak elkerülni az elkerülhető komponens-romlási forgatókönyveket.Ideális műanyagműszaki felülvizsgálati támogatást nyújt a projektspecifikus komponenskonfigurációhoz az összegyűjtött üzemállapot-adatkészletek alapján.
Az alábbi táblázat felvázolja a széles körben használt, nagy teljesítményű tömítőpolimerek fő teljesítménymutatóit. Ez az összehasonlítás támogatja az előzetes anyagszűrést a mérnöki tervezési munkafolyamatok során. Minden anyagnak külön erősségei és korlátai vannak, amelyeket figyelembe kell venni a projekt-specifikus követelményekhez képest.
| Polimer minőségű | Folyamatos termikus besorolás | Kémiai kompatibilitás | Kúszásállóság | Tribológiai teljesítmény | Hidrolízis Stabilitás |
|---|---|---|---|---|---|
| KANDIKÁL | Magas | Kiváló | Nagyon jó | Osztálytól függő Jó-Kiváló | Kiváló |
| PPS | Magas | Kiváló | Jó | Mérsékelt | Jó |
| PI | Nagyon magas | Jó | Nagyon jó | Jó | Mérsékelt |
| PTFE | Magas | Kiváló | Szegény | Kiváló | Kiváló |
| PAI | Nagyon magas | Jó | Nagyon jó | Nagyon jó | Mérsékelt |

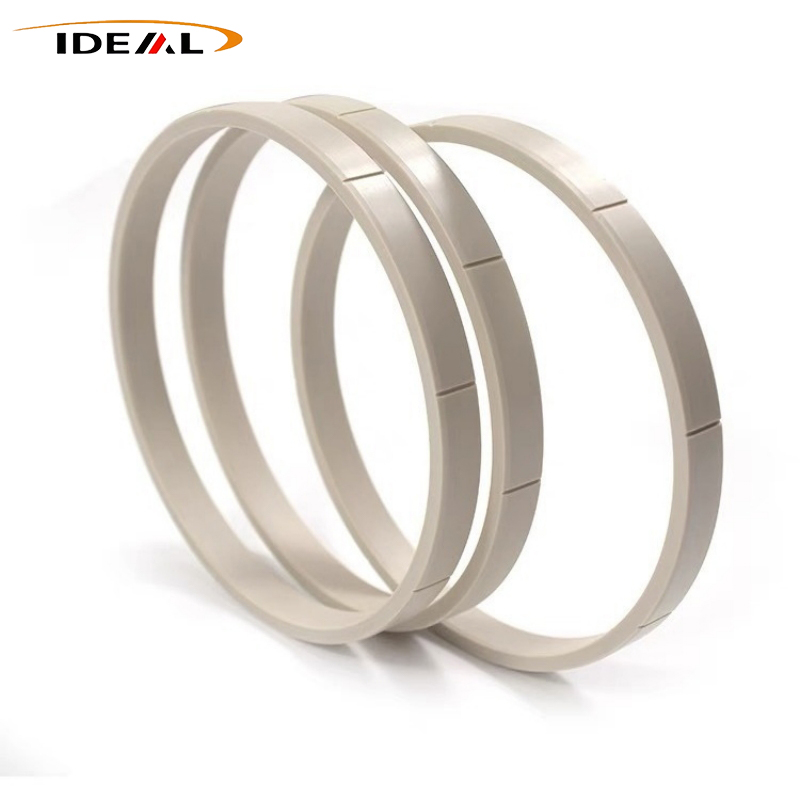

A PTFE kiemelkedően alacsony súrlódási viselkedést biztosít, ugyanakkor jelentős kúszási gyengeséget szenved tartós nyomóterhelés mellett. A poliimid elviseli a rendkívül magas hőmérsékletet, de korlátozott hidrolízisstabilitást mutat hosszú távú melegvíz-expozíció esetén.PEEK gyűrűkkiegyensúlyozott teljesítményt érhet el a termikus, mechanikai, kémiai és hidrolitikus dimenziókban, ami megmagyarázza a több igénybevételt jelentő ipari feladatok széles körű alkalmazását. A táblázatos laboratóriumi adatok referenciaként szolgálnak; a valós feltételű érvényesítési tesztelés továbbra is elengedhetetlen a végfelhasználói hardver minősítéséhez.
A gyártási módszertan alakítja a végső alkatrész méretpontosságát és a belső feszültségeloszlást. Két fő gyártási mód létezik: fröccsöntés és CNC megmunkálás extrudált alapanyagokból. Mindegyik útvonal előnyökkel jár a különböző gyártási mennyiségi forgatókönyvekhez.
A fröccsöntés alkalmas nagy volumenű sorozatgyártásra. A maradék belső feszültség minimalizálása érdekében megfelelő formaparaméter-szabályozás szükséges. A rosszul szabályozott fröccsöntési körülmények rejtett feszültséget okoznak a kész alkatrészeken belül, amelyek a beszerelés után fokozatosan felszabadulnak, és finom mérettorzulást okoznak. A kiváló minőségű extrudált rúdkészletből származó CNC-megmunkálású alkatrészek jól teljesítenek a kis-közepes volumenű megrendeléseknél és az egyedi, nem szabványos méreteknél. A nyersanyag-készlet minősége közvetlenül meghatározza a végső komponensek konzisztenciáját és megismételhetőségét.
A tervezőmérnököknek ki kell számítaniuk a hőtágulási viselkedést a tömszelence-üreg méretszámításaiba. A megfelelő hézagértékek a megfelelő érintkezési nyomást maximális üzemi hőmérsékleten tartják, miközben elkerülik a mechanikai kötést. A tűréssávok a gyártási folyamattól, a névleges mérettől és a polimer minőségtől függően változnak. A nagyobb átmérőjű alkatrészek természetesen szélesebb tűrési tartományokkal rendelkeznek. A mérnöki és gyártói csapatok közötti korai fázisú tolerancia-megbeszélés csökkenti a váratlan összeszereléssel kapcsolatos problémákat a termékfejlesztési ciklusok későbbi szakaszában.
A feldolgozás utáni ellenőrzés eltávolítja a megmunkálási műveletek során keletkezett felületi sorját és mikrorepedéseket. A nem címzett felületi hibák ciklikus mechanikai igénybevétel hatására továbbterjednek, és lerövidítik az elérhető élettartamot. A megbízható alkatrész-beszállítók ellenőrzött forgácsolószerszám-munkafolyamatokat és ellenőrzési eljárásokat alkalmaznak, hogy kiküszöböljék az ilyen felületi tökéletlenségeket a kész polimer alkatrészeknél.
A tiszta polimerből készült dinamikus tömítés nagynyomású körülmények között csak a felületi sebesség, az érintkezési nyomás és az illeszkedő felületkezelés szigorú ellenőrzésével érhető el. A legtöbb nagynyomású konfigurációban tartalék hardverként működnek, elasztomer elsődleges tömítőelemekkel párosítva, hogy megakadályozzák az extrudálási sérüléseket. A projektspecifikus működési paraméterek határértékeit össze kell vetni az anyagminőségű tulajdonságok dokumentációjával.
A töltetlen polimer minőségek általában kiváló hidrolízisállóságot biztosítanak folyamatos forró gőzhatás mellett. Számos töltőanyag adalék potenciális utakat hoz létre a gőz polimer mátrixba való behatolásához. A töltött keverékek továbbra is működhetnek időszakos gőzzel való érintkezés esetén. A teljes adathordozó-kompatibilitási értékelést minden egyedi üzemállapot-paraméter-készletre el kell végezni.
Dokumentálja a folyamatos és csúcshőmérséklet értékeket, a statikus és ciklikus nyomástartományokat, az összes érintkező közeg összetételét, a mozgástípus és a ciklussebesség becsléseit, a tömszelence-üreg méreteit, az illeszkedő alkatrész anyagát és a felületi érdesség specifikációit. Átfogó üzemállapot-dokumentáció képezi az alapját a megfelelő anyagminőség-választásnak és a kiszámítható komponens-futási időnek.
A gyakori megfigyelhető meghibásodási módok közé tartozik a koptató felületi kopás, az extrudálással összefüggő deformáció, amelyet a túlzott tömszelence-hézag okoz, a termikusan indukált mérettorzulás és a ciklikus mechanikai terhelés által kiváltott repedésnövekedés. A valós meghibásodási megfigyelések dokumentálása segít finomítani az anyagminőséget és a tömszelence-üreg geometriáját a későbbi hardveres iterációkhoz.
Az alacsony minőségű vagy újrahasznosított nyersanyagok inkonzisztens mechanikai tulajdonságokat hoznak létre az egyes alkatrészek tételei között. A polimer mátrixon belüli eltérések egyenetlen kopási sebességet és váratlan idő előtti lebomlást okoznak zord környezeti hatások mellett. Az anyagkövetési dokumentáció támogatja a nyersanyagforrás érvényesítését a kritikus ipari hardvertelepítésekhez.
További felületi bevonat általában szükségtelen. Bizonyos telepítési forgatókönyvek esetén kompatibilis kenőanyagok alkalmazhatók az összeszerelés során, bár a végfelhasználói munkaközeggel való teljes kompatibilitás ellenőrzése kötelező. A felületi bevonatok hajlamosak elhasználódni a dinamikus működés során, és nem lehet számolni a tartós súrlódáscsökkentő hatásokkal.
