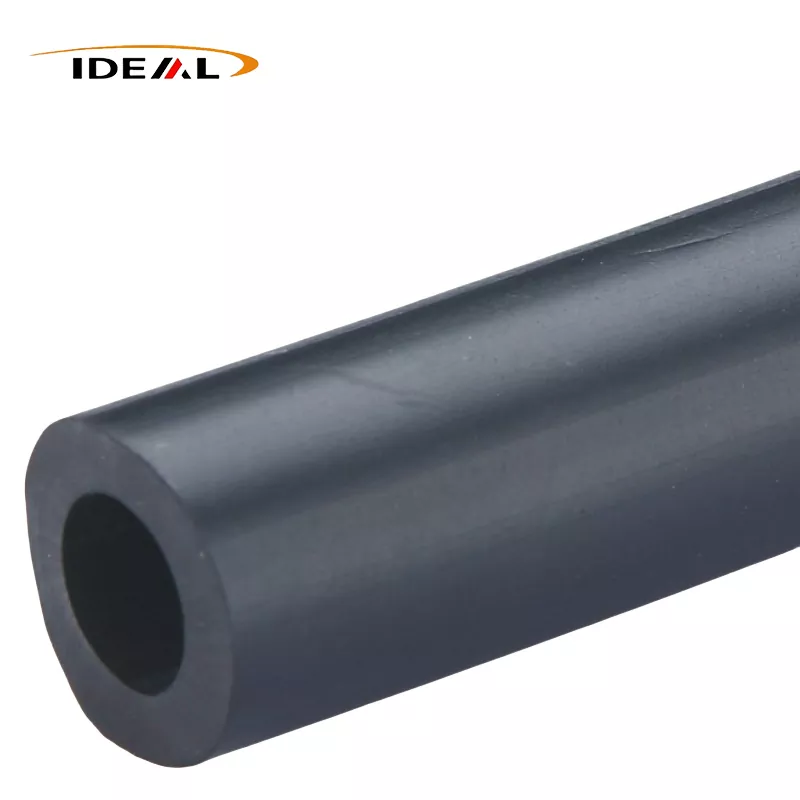

Szénszál erősítésű PEEK csövekpraktikus választás, ha egy szabványos PEEK csőnek nagyobb merevségre, méretstabilitásra, teherbírásra vagy statikus szabályozásra van szüksége. Az Ideal Plastic fekete szénszálas töltésű PEEK csöveket állít elő 10% és 40% közötti szénszáltartalommal, LCF és SCF opciókkal, megadott belső és külső átmérő tartományokkal, 1000 mm vagy 3000 mm hosszúsággal és ±0,02 mm tűréssel.
A megfelelő minőséget nem csak a szén-dioxid-százalék választja ki. A szálhossz, a falgeometria, az üzemi hőmérséklet, a kopási feltételek, az elektromos követelmények és a kész méretek egyaránt befolyásolják a specifikációt. Kezdje a terhelési esettel és rajzzal, majd kérjen árajánlatot egy meghatározott anyag- és vizsgálati követelményre.
Amikor a szénszálas PEEK csövek a megfelelő választás
A Pure PEEK már a hőmérsékleti képesség, a vegyszerállóság, a kopásállóság és a méretstabilitás hasznos kombinációját biztosítja. A szénszál hozzáadása megváltoztatja az egyensúlyt a merevség és a teherbírás felé. Ez számít a csapágyhüvelyként, szigetelő- vagy vezetőelemként, szerkezeti átjáróként, görgőként vagy erőátviteli alkatrészként vagy más félkész profilként használt csőben, amelynek feszültség alatt meg kell tartania alakját.
A szénszálas szálakat általában akkor érdemes megfontolni, ha a tiszta PEEK cső túlságosan elhajlik, túlterjed az illeszkedő ablakon, vagy gyorsabban kopik, mint az alkalmazás lehetővé teszi. Statikus elektromosságra érzékeny rendszerekben is segíthet. Az Ideal Plastic olyan alacsony térfogat-ellenállást biztosít, mint1 × 10³ Ω·cmszénszállal töltött PEEK anyagcsaládjához, de a szükséges elektromos teljesítményt a pontos minőség, száltartalom, geometria és vizsgálati módszer esetén meg kell erősíteni.
Ne kezelje a szénnel töltött csövet minden PEEK alkatrész automatikus cseréjeként. A szénszál befolyásolhatja a megmunkálhatóságot, a felület megjelenését, az anizotrópiát és az elektromos viselkedést. Ha a csőnek erősen szigetelőnek kell maradnia, ha a nagyon sima érintkezési felület kritikus, vagy ha az alkatrész olyan vegyi keveréknek van kitéve, amelyre a meglévő adatok nem vonatkoznak, rendelés előtt kérjen minőség-specifikus felülvizsgálatot.
Válassza ki a szénszál-tartalmat és a szálminőséget a terhelési esethez
Milyen 10-40%-os szénszál-változások a PEEK-ben
Az Ideal Plastic 10% és 40% között állítható szénszál-tartalommal rendelkezik. Általánosságban elmondható, hogy a töltőanyagszint növelése a kompozitot a nagyobb merevség és teherbírás felé tolja el, miközben az anyagválasztást is érzékenyebbé teszi a feldolgozás irányára és a környező kialakításra. A legmagasabb százalék nem automatikusan a legjobb érték: szükségtelen lehet enyhén terhelt cső esetén, és megnehezítheti a megmunkálási vagy felületi követelményeket.
Ahelyett, hogy csak „szénnel töltött PEEK”-et kérne, adja meg a kívánt eredményt. A hasznos bemenetek közé tartozik a sugárirányú terhelés, az axiális terhelés, a nem támogatott fesztáv, a hőmérséklet-tartomány, a csúszási sebesség, az illeszkedő anyag, a munkaciklus, a kémiai közeg, valamint az, hogy a csőnek el kell-e oszlatnia a statikus töltést. Az Ideal Plastic 8 és 12 GPa közötti merevségi értékeket mutat a szénszál-erősítésű PEEK kínálatában. Kezelje ezt a tartományt termékszintű útmutatásként, ne helyettesítse az osztályspecifikus adatlapot vagy a terv érvényesítését.
LCF, SCF és CF30 PEEK csőopciók
A szál minősége jobban befolyásol, mint a címke. Az LCF hosszú szénszálat jelent; Az SCF rövid szénszálat jelent. A hosszabb szálak hasznosak lehetnek ott, ahol az erősítés hatékonysága és merevsége a prioritás, míg a rövidszálú keverékek alkalmasabbak lehetnek a hagyományos megmunkálásra és a részletes megmunkálású profilokhoz. A tényleges eredmény a szál orientációjától, a formázási vagy extrudálási körülményektől, a falvastagságtól és a megmunkálástól függ.
A „CF30” általában egy körülbelül 30% szénszálat tartalmazó PEEK-vegyületet jelöl, de a jelölést meg kell erősíteni a szállítóval. Kérdezze meg, hogy az idézett CF30 PEEK cső LCF vagy SCF, milyen tűrés vonatkozik a megmunkálás után, és mely tulajdonságadatok tartoznak az adott vegyülethez. Ezzel elkerülhető a gyakori vásárlási hiba: két anyag szén-százalék szerinti összehasonlítása, miközben figyelmen kívül hagyja a különböző szálformákat és gyártási útvonalakat.
Rendelés előtt ellenőrizze a cső, cső, profil és megmunkált méreteket
Adja meg a külső átmérőt, az azonosítót, a falvastagságot, a hosszt, a tűréshatárt és a felületkezelést
A „PEEK cső” és a „PEEK cső” gyakran felcserélhetően használatos a beszállítói kereséseknél, de az árajánlatnak még mindig pontos méretmeghatározásra van szüksége. Adja meg a külső átmérőt (OD), a belső átmérőt (ID), a falvastagságot vagy annak számítását, a vágási hosszt, a mennyiséget, a tűréshatárt, a végállapotot és a felületkezelési igényt. Adja meg, hogy a méreteket extrudálva, vágva vagy megmunkálva szállítják-e.
Az Ideal Plastic 1000 mm-es és 3000 mm-es szabványhosszúságot és ±0,02 mm-es tűréshatárt tartalmaz a szénszál-erősítésű PEEK csövekhez. Ellenőrizze, hogy a tűrés mely méretekre vonatkozik. A szűk OD-tűrés nem jelenti automatikusan azt, hogy az ID, a koncentrikusság, az egyenesség vagy a végszögletesség ugyanazt a tűrést hordozza.
Használjon rajzalapú méretellenőrzést az illesztési hibák megelőzése érdekében
Küldjön rajzot, amikor a cső illeszkedik egy tengelyre, egy házba vagy egy tömítő- vagy csapágyszerelvénybe. Jelölje meg a kritikus jellemzőket ahelyett, hogy a katalógus leírására hagyatkozna. A felülvizsgálatnak ki kell terjednie:
- OD és ID határértékek, beleértve a szükséges falvastagságot;
- koncentrikusság, egyenesség és megengedett oválisság, ahol az összeállítás ezektől függ;
- vágott hossz, végszögletesség, letörések, hornyok, lyukak vagy egyéb megmunkált részletek;
- anyagminőség, LCF vagy SCF konstrukció és szénszál-százalék;
- vizsgálati módszer, mintavételi terv, csomagolás és dokumentáció.
Egyedi szénszálas PEEK csőméretek esetén a rajz áttekintése általában hasznosabb, mintha csak a legközelebbi névleges méretet kérnénk. Felfedi az illeszkedési kockázatokat a gyártás előtt, és egyértelmű alapot ad a beszállítónak a szerszámozáshoz, megmunkáláshoz és ellenőrzéshez.
Közzétett teljesítményadatok és az összehasonlítás határai
Az Ideal Plastic 315°C feletti hőeltérítési hőmérsékletet és 260°C-ig terjedő folyamatos használati hőmérsékletet közöl a szénszál-erősítésű PEEK termékinformációihoz. Ezek a számok magas hőmérsékletű képességet jeleznek, de nem jelentik azt, hogy egy cső 260°C-on folyamatosan képes elviselni a maximális mechanikai terhelést. A terhelés, a falvastagság, az expozíciós idő, a feszültségkoncentráció és a szerelés egyaránt befolyásolja a használható tervezési hőmérsékletet.
Ugyanez az óvatosság vonatkozik a kopásra és a vegyszerállóságra is. A szénnel töltött PEEK nagy súrlódási, kopási, terhelési és vegyi expozíciós körülményekhez készült, de a teljesítmény függ az illeszkedési felülettől, a nyomástól, a sebességtől, a kenéstől, a hőmérséklettől és a tényleges vegyszerkoncentrációtól. A PEEK kémiai kompatibilitási nyilatkozatát nem szabad minden oldószerkeverék, technológiai folyadék vagy hőmérsékleti ciklus jóváhagyásaként kezelni.
Használja a közzétett értékeket az anyagválasztás szűkítéséhez, majd ellenőrizze a pontos minőséget. Kérjen adatlapot, mintát vagy alkalmazás felülvizsgálatát, ha a hiba következményei magasak. Az Ideal Plastic kijelenti, hogy ingyenes minták állnak rendelkezésre, amelyek támogathatják az illeszkedés ellenőrzését vagy az ellenőrzött prototípustesztet egy nagyobb megrendelés előtt.
Alkalmazások magas hőmérsékletű, kopó, vegyi és statikus vezérlőrendszerekhez
A szénszálas PEEK csövek erős jelöltek olyan ipari rendszerekben, amelyek a hőt a mechanikai igényekkel kombinálják. A tipikus értékelési területek a következők:
- Teherhordó vagy erőátviteli alkatrészek:A szénszál növelheti a merevséget és csökkentheti az elhajlást a normál tiszta PEEK-hez képest.
- Kopásálló szerelvények:a kompozit alkalmas a súrlódással és kopással járó alkalmazásokhoz, de az illeszkedő anyag és a nyomás-sebesség terhelés még felülvizsgálatra szorul.
- Magas hőmérsékletű csövek:a megadott 260°C-os folyamatos használati adat és a 315°C feletti HDT kiindulópontot ad a termikus szűréshez, nem pedig teljes tervezési korlátot.
- A kémiai folyamat összetevői:értékelje az adott közeget, koncentrációt, hőmérsékletet és expozíciós időtartamot, ahelyett, hogy a „vegyszerálló” szóra hagyatkozna.
- Statikus elektromosságra érzékeny berendezések:a megadott kis térfogatú ellenállás releváns lehet ott, ahol a töltéseloszlás számít; erősítse meg a kész alkatrészre vonatkozó földelési és elektromos vizsgálati követelményeket.
A szénszálat is gyakran hasonlítják az üvegszálhoz. A jobb választás a céltulajdonságoktól függ: a szénnel töltött PEEK-et általában akkor választják, ha a merevség, a súly, a kopási viselkedés vagy az elektromos disszipáció fontosabb, míg a végső döntés összehasonlítható minőségi adatokra van szükség, nem csupán a töltőanyag megnevezésére.
Kérjen ellenőrzött szénszálas PEEK cső árajánlatot az Ideal Plastictól
Küldje el az Ideal Plastic-nek a rajzot vagy egy egyértelmű specifikációtszénszál erősítésű PEEK csövek. Tartalmazza az alkalmazási hőmérsékletet, terhelést, súrlódási vagy kopási feltételeket, vegyi közeget, statikus szabályozási követelményt, OD, ID, hossz, tűréshatárt, mennyiséget és szállítási célt.
Kérje az árajánlatot, hogy azonosítsa a szénszál százalékos arányát, az LCF vagy SCF konstrukciót, az alkalmazandó mérettűréseket, az ellenőrzési dokumentumokat, a minták elérhetőségét, és azt, hogy az alkatrészt csőként szállítják, vagy megmunkálással készülnek. Az Ideal Plastic félkész és megmunkált PEEK-profilokat szállít Guangzhou-ból, Kínából, beleértve a csöveket és az egyedi alkatrészeket, szabványos vagy egyedi átfutási idővel a nemzetközi ügyfelek számára.
Az első felülvizsgálathoz használja aegyedi szénszálas PEEK cső árajánlat oldalés csatolja a rajzot. Az ellenőrzött minőség- és méretvizsgálat általában több időt takarít meg, mint a névleges CF30-as cső kiválasztása és az illeszkedés gyártás utáni javítása.
